Vtest-1101X

多通道高精度溫度、濕度數據采集記錄分析系統

*2008年國家質檢總局科技計劃項目（編號：2008QK145）

*第一代產品始于1998年，二十年的專注，成就卓越品質

*項目擁有多項國家專利（201120201578.5、201130173352.4）

*榮獲2011年國家質檢總局“科技興檢”三等獎

一、系統介紹

Vtest-1101X多通道高精度溫度、濕度數據采集、記錄、分析系統（溫濕度試驗設備自動校準系統）（第六代產品）、Vtest-1376X箱式電阻爐自動校準系統、Vtest-1564溫濕度標準箱自動校準裝置、Vtest-1564/RF433無線溫濕度標準箱自動校準裝置、Vtest-1527 聚合酶鏈反應分析儀自動校準裝置、Vtest-1260無線嬰兒培養箱自動校準裝置、Vtest-2010制藥溫度驗證系統（GMP）是國家質檢總局科技計劃《溫濕度試驗設備自動檢定系統的研制》（項目編號：2008QK145）、《聚合酶鏈反應分析儀（PCR儀）自動校準裝置的研制及產業化研究》（項目編號：2016QK221）等項目的研究成果，目前已廣泛應用在計量、質量、電子、醫藥、煙草等行業中，用戶包括中國計量院、上海計量院、江蘇計量院、廣東計量院、廣電計量、美的電器、中興通訊、歐菲光科技、瑞聲科技等幾百家計量院所和上市企業，在廣東、江蘇、福建等省份的市場占有率超過90%。項目獲得授權多項國家專利，成果榮獲2011年國家質檢總局“科技興檢”三等獎。

經過二十年的不斷完善和升級，目前提供第六代Vtest-1101X多通道高精度溫度、濕度數據采集、記錄、分析系統（溫濕度試驗設備自動校準系統），該系統滿足國家即將發布的JJF1101-2019校準規范技術要求，并且增加了7寸電容型觸摸屏顯示溫度、溫濕度數據，內置8G數據記錄存儲卡用于記錄數據，同時支持20通道四線制PT100鉑電阻溫度傳感器（或40通道K、T、J、E、N、B、S等型號熱電偶輸入）和5通道Rotronic高精度溫濕度傳感器數字信號輸入，USB接口支持?jǐn)?shù)據導出，內置USB通訊、WIFI無線通訊、網絡接口通訊等多種通訊模式，內置鋰電池供電，同時支持外置5V移動電源供電。

該系統主要用于溫濕度標準箱、恒溫恒濕箱(房)、高低溫試驗箱，老化試驗箱，干燥箱，培養箱，水泥養護箱(室)、鹽霧腐蝕試驗箱、恒溫水/油槽、冰箱、冷藏庫、箱式電阻爐、高溫定炭爐……等溫濕度試驗設備的溫濕度參數的檢定或校準。在電子行業可應用于電路板溫升試驗、環境試驗設備溫濕度參數監控記錄；在醫藥行業可用于GMP認證對檢驗過程的溫度、濕度監控、記錄、報表。該系統可以用于幾乎所有與溫度、濕度兩個參數相關的計量器具或儀器設備的檢測校準，是計量、質檢、醫藥、電子等行業實現溫濕度參數校準、測量、監控、記錄的理想選擇。

該系統的采集記錄部分主要依據GB/T 13639-2008《工業工程測量和控制系統用模擬輸入數字式指示儀》國家標準制造，使用的傳感器滿足JB/T 8622-1997《工業鉑熱電阻技術條件及分度表》、JB/T 5582-1991《鎧裝熱電偶》等國家或行業標準。系統有較好的抗干擾能力和較低的溫漂系數，在高溫70℃的工作環境下，四線制鉑電阻信號輸入時，溫度測量準確度優于±0.15℃，滿足惡劣的工作環境下的自動檢測的要求，對現場使用的檢測儀器有重要的意義。

該系統的主要研發人員為即將發布的國家新規范--JJF1101的主要起草人：

為更好的推進福建省計量科學研究院科技成果轉化，讓科技成果發揮更大的社會經濟效益，福建省計量科學研究院將該科技成果通過福建省科技廳海峽技術轉移公共服務平臺掛牌，并許可給微測儀器（福州）有限公司實施：

二、主要性能特點

Vtest-1101X多通道高精度溫度、濕度數據采集、記錄、分析系統（溫濕度試驗設備自動校準系統）（第六代產品）經過多年的硬件、軟件不斷改進、升級，解決發現和存在的問題，現已十分穩定和可靠。主要有以下幾個特點：

n 該系統采用一體化設計，結構緊湊，便于攜帶并具有很高的可靠性，使用7寸電容型觸摸屏顯示、記錄、分析所采集的溫度、溫濕度數據，內置不小于16G存儲卡（1000萬組數據）用于記錄自動校準數據，USB線連接電腦也系統即可像使用U盤一樣進行數據導出，系統支持WIFI無線通訊、USB通訊、網絡接口通訊等多種通訊模式，超低功耗設計，內置鋰電池供電工作時長達30小時（開顯示、存內部TF卡）或40小時（關顯示、存內部TF卡），同時支持220V電源適配器供電/充電或通過5V移動電源供電/充電。

n 主機連接四線制鉑電阻：分辨率0.001℃、測量范圍（-100～300）℃可擴展至（-200～650）℃，主機準確度優于±0.010或±0.002％F.S；連接進口濕度傳感器準確度優于±1.5％（進口廠家標注的技術指標為±0.8％，采集濕度傳感器數字信號沒有模擬轉數字的誤差）；連接熱電偶傳感器（K、T、J、E、N、B、S）：分辨率0.01℃、測量范圍（-200～1600）℃、主機測量準確度優于±0.01％。主機采用鍍金端子接插件進行快速傳感器連接，滿足高精度計量校準要求。

n 系統主機可同時連接20通道四線制鉑電阻或40通道K、T、J、E、N、B、S等型號熱電偶（同時可進行超過兩臺箱體的校準，節約寶貴的現場校準時間），可同時連接5支瑞士Rotronic進口溫濕度傳感器的數字信號輸入（數字信號輸入，確保無任何的模數轉化誤差），提供5通道濕度和5通道溫度數據。

n 主機具有超強的校準功能，滿足精密檢測要求。1）系統支持5組傳感器修正值設置（傳感器數量100只），采用多溫度點修正值設置的方式，確保全量程溫度測量的準確可靠。2）對每只溫濕度傳感器溫度和濕度數據進行修正，確保濕度測量的準確可靠。

n 自動檢定軟件系統支持：JJF 1101-2003環境試驗設備溫度、濕度校準規范（支持即將發布的JJF 1101-2019，該項目研究開發人員為新國家規范的主要起草人）、JJF 1376-2012箱式電阻爐校準規范、JJF 1564-2016溫濕度標準箱校準規范、GB/T5170電工電子產品環境試驗設備檢驗方法系列國家標準等校準規范和國家標準，自動計算溫濕度偏差、均勻度和波動度，生成符合國家實驗室認可要求的原始記錄，軟件提供原始記錄、檢定/校準證書修改的模板及接口，方便修改。自動進行測量結果不確定度的分析、計算，滿足校準證書需要提供測量結果不確定度的要求。系統軟件具有滿足醫藥行業GMP認證要求的數據記錄、處理、報表存檔功能。系統軟件同時也支持HB 6783.3 軍用機載設備氣候環境試驗箱（室）檢定方法、GB/T 9452 熱處理爐有效加熱區測定方法、QJ 1428熱處理爐溫度控制與測量、GJB 509B-2008熱處理工藝質量控制要求、HB 5425-2012航空制件熱處理爐有效加熱區測定方法、AMS 2750E高溫測量規程等相關測試標準。

n 自動檢定軟件系統支持：40條彩色實時曲線，不同通道曲線采用不同顏色的曲線表示，可隨時對曲線顏色進行修改，直觀反映被測對象的溫度、濕度的波動情況。可記錄實測數據，并可根據需要隨時導出到excel中，相當于一套彩色無紙記錄系統。系統自動計算溫度、濕度的均勻度和波動度，生成符合國家實驗室認可要求的原始記錄，用戶可以根據需要調整原始記錄格式、檢定/校準證書模板，生成原始記錄和證書。系統具有超強的數據庫管理功能，保存歷年的檢測數據。周期檢測無須輸入樣品信息，即可進行自動檢測。

n 系統軟件提供4個通道（可根據用戶要求擴展相對濕度測量通道數量）的干濕球法測量相對濕度，通過對風速、氣壓等參數的修正，準確測量相對濕度。

三、主要技術指標

多通道高精度溫度、溫濕度數據采集主機（鉑電阻溫度傳感器輸入）：默認測試電流：1mA（測試電流可設置：0.01mA~1mA）；分辨率：0.001℃/0.01℃可選；穩定度：≤±0.005℃（24 hour）、≤±0.01℃（30 day）、≤±0.015℃（90 Day）、≤±0.025℃（1 year）；溫度系數：≤10ppm/℃；噪聲：≤0.01℃（24 hour）；線性度：≤20ppm。

電池容量（20AH）：工作時長 30小時（開顯示、存內部TF卡）~ 40小時（關顯示、存內部TF卡）；充電時間：關機狀態15小時，開機狀態25小時。

電池壽命：滿充滿放，循環500次，余量 ≥ 40%。

存儲容量：8G：500萬組數據、32G： 2000萬組數據。

采集速率：最快可達0.025秒/通道， 0.5秒/20通道。系統主機默認0.4秒/通道。

熱電偶冷端溫度：可選擇外部（固定某通道或可選），或內部冷端溫度：≤±0.1℃。

其他信號輸入： 輸入量程：0V~5V、分辨率 1uV、準確度±0.02%、40通道；

輸入量程：0~500mV、分辨率 0.1uV、準確度±0.02%、40通道；

輸入量程：0~100mV、分辨率 0.1uV、準確度±0.02%、40通道；

四、系統構成

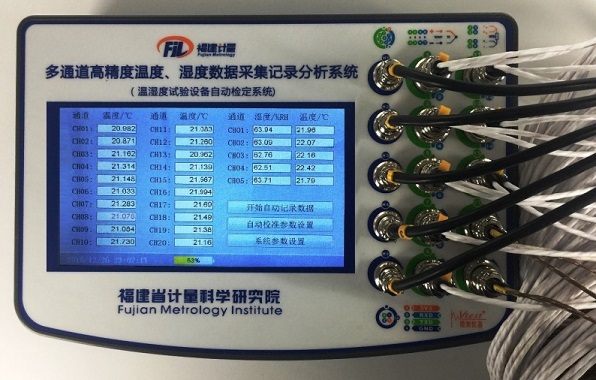

Vtest-1101X多通道高精度溫度、濕度數據采集、記錄、分析系統（溫濕度試驗設備自動校準系統）（第六代產品）主要由一臺內置7寸觸摸屏顯示的“多通道高精度溫度、溫濕度數據采集器”、“四線制耐高溫鉑電阻溫度傳感器”、“高準確度溫濕度傳感器”、“筆記本電腦（可選）”以及“便攜式儀器箱”等組成。

Vtest-PT100/300/3m 四線制A級Pt100鉑電阻溫度傳感器（四線外套耐白色高溫材料，長期使用300℃，引線默認長度為3m，長度可定制）

Vtest-PT100/250/3m 四線制A級Pt100鉑電阻溫度傳感器（四線外套透明耐高溫材料，使用溫度不超過250℃）

Vtest-Humi/R進口高精度溫濕度傳感器（配引線長5m~6m及相應的接口）。

五、系統圖片展示

六、配置清單

注：用戶可根據實際計量校準需求選擇該配置清單中的部分或全部內容及所需要的數量。

七、行業應用實例（部分）

Vtest-1101X多通道高精度溫度、濕度數據采集記錄分析系統（溫濕度試驗設備自動檢定/校準系統）是國家質檢總局科技計劃項目《溫濕度試驗設備自動檢定系統的研制》（項目編號：2008QK145）的研究成果，目前已廣泛應用在計量、質量、電子、醫藥、煙草等行業中，用戶包括中國計量科學研究院、美的電器、中興通訊等，在廣東、江蘇、福建等省份的市場占有率超過90%。該項目獲得授權2項國家專利，成果獲取2011年國家質檢總局“科技興檢”三等獎。
