主要功能與特性:

■將被測工頻交流電流(電壓)轉換成按線性比例輸出的標準直流信號；

■優良的溫度特性和長期工作穩定性；

■第3代定型設計采用集成變送器ASIC芯片(絕非324或258廉價運放搭成)；

■第3代定型設計采用強功率線性變流變壓原理,抗干擾能力增強10倍；

■采用模塊電路,結構緊湊；

■精確度高,線性度優良；

■兩線端口具有輸出過流過壓極性保護功能,具有感應雷擊波和突波的保護能力；

型號描述及參數表：

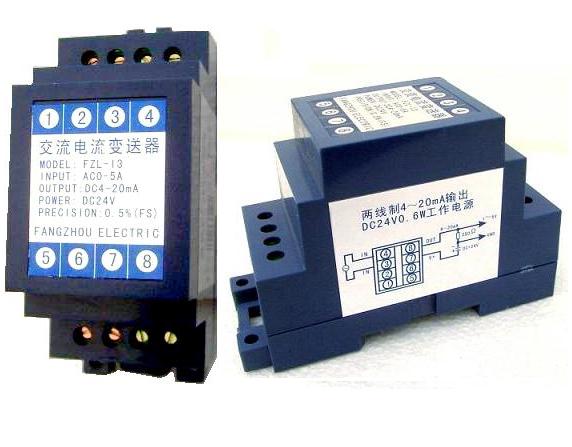

例如： FZL-I3-5A/4-20mA/24V

名稱： FZL系列單交流電流變送器

額定輸入： AC0～5A

額定輸出： 兩線制DC4～20mA

工作電源： DC+24V±20%

.................................................................................................................................................................................................................

例如： FZL-U3-450V/4-20mA/24V

名稱： FZL系列單交流電壓變送器

額定輸入： AC0～450V

額定輸出： 兩線制DC4～20mA

工作電源： DC+24V±20%

.................................................................................................................................................................................................................

訂貨須知:

1．訂貨時,請客戶根據實際需要,按下表仔細核對電量類型、額定輸入 輸出和工作電源；

2．標準型號有現貨,其他型號可按客戶要求定制；

技術參數：

1．準確度(精度)：0.2％，0.5％；

2．非線性失真：0.2％，0.5％；

3．額定工作電壓：DC＋24V±20％，極限工作電壓≤35V，AC220V+15%；

4．電源功耗：DC+24V靜態4mA，動態時相等與環路電流，內部限制25mA+10％，功耗0.6W，AC220V，功耗1W；

5．額定輸入吸收功率：電流類型≤1VA，電壓類型≤1VA；

6．額定輸入：1A，5A，10A，120V，300V，450V,500V或其他定制；

7．額定工作頻率：50/60Hz；

8．輸出形式：兩線制DC4～20mA；

9．輸出溫漂系數：≤50ppm/℃；

10．響應時間：≤100ms；

11．輸出負載電阻：RL（Ω)＝(24V－10V)／0.02A=700Ω；

 　 注：(1)標準V＋24V時負載電阻RL為700Ω；
        (2)RL等于轉換1～5V的250Ω電阻加上兩根傳輸線路總銅阻；

12．輸入過載能力：電流類型：1.5倍連續，30倍/秒，電壓類型：1.2倍連續，30倍/秒；
13．輸出過流保護：內部限制25mA+10％；

14．兩線端口瞬態感應雷與浪涌電流TVS抑制保護能力：TVS抑制沖擊電流能力為35A/20ms/1.5KW；

15．兩線端口設置有+24V電源反接保護；

16．輸出電流設置有長時間短路保護限制：內部限制25mA+10%；

17．輸入/輸出絕緣隔離強度：AC2000V / 1min、1mA；

18．輸入/輸出絕緣電阻≥20MΩ(DC500V)；

19．工作環境：－25℃～＋70℃，20％～90％無凝露；

20．貯存溫度：－40℃～＋85℃，20％～90％無凝露；

21．安裝方式：DIN-35mm導軌安裝及M4螺釘固定；FZM模塊印制板直插焊接方式固定。

22．執行標準： GB/T13850－1998；

安全注意事項：

1．在使用輸出4～20mA產品時，250Ω轉換電阻不允許開路與接觸不良，不允許在轉換電阻回路串接熔斷器和自復式保險絲；

2．在使用昂貴的ADC輸入接口上并聯一只P6KE6.2A或P6KE6.8A的TVS二極管是非常必要的保護措施;

3．在要求高精度的測量時，轉換電阻是至關重要的，轉換1～5V的250Ω電阻應選擇0.5W低溫漂高精度金屬膜電阻；

4．本產品為戶內使用環境，如需在戶外使用，必須安裝在避雨防水的機箱（柜）內；

5．本產品原邊主回路適用極限電壓≤1KVac的線路；

6．本產品在使用時不允許超出性能指標參數規定范圍，使用不當可能導致產品損壞；

7．本產品必須按接線示意圖正確接線，錯誤接線可能導致產品損壞；

8．本產品系列為標準變送器，對于特殊的應用，請與我們聯系定制；
