TF-EM150L User’s Manual

Key Features

◆15 寸XGATFT LCD 分辨率達1024*768

◆高亮亮度可達350cd/㎡

◆OSD 功能按鍵，可調節中文菜單

◆電阻式四線觸摸屏(可選五線/八線)

◆61mm 超薄設計

◆鋁面板，鐵質箱身，經濟美觀

◆支持壁掛式安裝和嵌入式安裝

Introduction

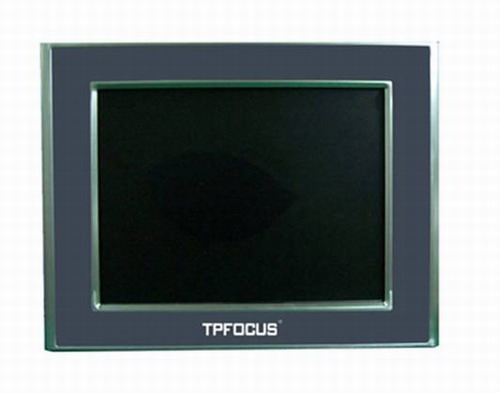

TF-EM150L 是一款專為工業應用而設計的15 寸彩色TFT LCD 顯示器。350 尼特的高亮度及精巧細致的畫面，能夠使您的HMI 畫面更為逼真。其配置高性能的電阻觸摸屏，特別適合用于工業控制、機器設備，車用導航等環境。用戶可以使用顯示器上的OSD 功能方便地調節圖像的顯示質量。TF-EM150L 是一款經濟型的工業用顯示器，另外還可以根據用戶地不同需要從配置到結構外觀來進行ODM/OEM 產品。

Specification

·前面板：鋁質

·安裝： 壁掛式安裝和嵌入式安裝·尺寸（W*H*D）400x310x61mm

·重量3.5kg

·I/O 端口VGA，DC 電源輸入和RS-232 端口/USB 口

·控制后蓋OSD（屏幕顯示）控制鍵

·電源外接DC+9~+36V

·工作溫度0~50℃（32~122℉）(可選負溫)

·存儲溫度-20~60℃（-4~140℉）

·抗震性（工作）5~15Hz，全幅位移20~450Hz 1.0G 峰峰值

LCD 顯示屏

·顯示類型XGATFT LCD

·顯示尺寸15 英寸

·色彩262K

·分辨率1024*768

·視角140°（H），125°（V）

·亮度350cd/㎡

·存儲溫度-20~60℃（-4~140℉）

·工作溫度0~50℃（32~122℉）

·背光壽命5 萬小時

·對比度500：1

觸摸屏（可選）

·類型5線模擬電阻型

·線性度小于1.5%

·分辨率連續

·透光度76%

·表面硬度3H 以上

·工作壓力10~80g，觸點抖動小于10ms

·控制器RS-232/USB 接口可選

·功耗小于+5V@30mA

·OS 支持Windows CE4.2/5.0,Windows NT4.0/5.0,Windows 98/2K/XP

·壽命單點1 千萬次/劃線測試10 萬次以上
