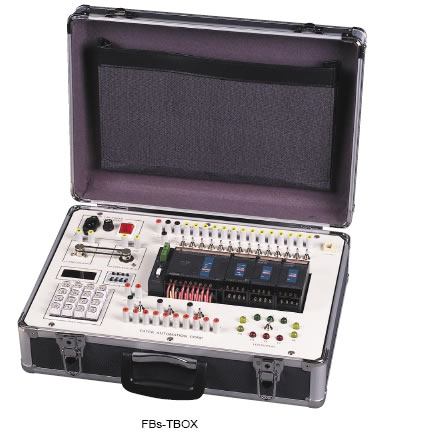

特點:
● 內含F(xiàn)Bs-24MCT高功能主機、FBs-CM25E以太通訊模塊(含 RS232、RS485及以太網絡)、數字輸入插座、輸入仿真開關、 數字輸出插座等PLC數字I/O教學所需之基本裝備,以及編碼器 與步進馬達(兩者間以皮帶耦合傳動)、七段顯示器、10個大直 徑(10mm)之LED指示燈、指撥開關、鍵盤等高階應用外圍于一 個箱體中,省卻教學中費時之配線、收納、整理等麻煩與人力浪費。
● 內建之 RS232、RS485 及以太網絡 3 個通訊端口,除可讓教師端 計算機連結所有學員之教育訓練箱,進行網絡聯機教學,諸如載 入、監視、修改、存盤等之外,尚可供學員連接計算機,智能型 ASCII 外圍等高階應用。
● 特別為教學設計之〝WinProladder輔助教學軟件〞,可讓教師透 過計算機對全體或個別學員作載入特定或考試題目,或作學員考試 作業之定時收取、存檔,特別適合作考試、競賽之進行,為教學 網絡化之最佳選擇。
● PLC輸出均加裝插座式繼電器隔離及保險絲保護后再輸出至輸出 端子,以防止學員因誤接而損壞PLC及便利修護與更換。
● 精致之烤漆面板與高雅美觀之箱體,適合人體工學之安排與規劃 ,突破過去PLC教學機之克難、粗糙印象。
● 坊間有多種以本訓練箱編輯之實習教材,可供教師及學員參考。
項目 規 格
外 箱 飾條手提鋁箱,尺寸為4330.515.5cm,上/下蓋可分離。
電 源 100~240VAC,2A保險絲,附指示燈之電源開關
主要設備 FBs-24MCT高功能晶體管輸出主機+FBs-CM25E以太通訊模塊+3臺DUMMY Module(虛擬模塊)
程序
規劃
工具 程序書寫器 FP-07C,可書寫程序、監視等(選購且獨立于箱體外)
窗口版程序
規劃軟件 教師端:專為教師設計修改之教學用WinProladder
學員端:同工業界之永宏標準WinProladder
通訊界面 主機內建通訊端口 Port0 USB界面,標準B型USB連接器
FBs-CM25E
通訊端口 Port3 RS232界面,標準DB-9F連接器
Port4 RS485界面,3-pin歐式活動端子臺
(port4) 以太網絡,10Base T,1EEE 802.3標準,轉換成RS485后并入
port4
通訊板CB通訊端口
(選配) Port1 可任選RS232或RS485界面,直接安裝于FBs-24MCT主機上
Port2
輸入界面 博士端子及具自動及手動復歸之輸入仿真開關
輸出界面 博士端子,10點晶體管輸出(Y0~Y9),均加裝繼電器隔離后再接至輸出博士端子
,Y0和Y1兩晶體管輸出另有博士端子直接輸出以供高速脈波(HSPSO)之用
擴充模塊(選配) DIN RAIL固定,空間寬12.5cm(亦即虛擬模塊之空間),可容納3個4cm薄形模塊或?qū)挾认喈?dāng)之其它模塊
應 用 模 組 顯示模塊 4位數七段顯示模塊,附BCD譯碼電路
指撥開關 4位數BCD指撥開關模塊
按鍵模塊 44矩陣式按鍵模塊
編碼器 電源24VDC、200P/R、開集極、A/B相
步進馬達 CK/DIR控制,200P/R
LED指示燈 10mmψ高亮度LED(有紅、黃、綠三色),分別由Y0 ~ Y9驅動
訓練箱聯機站數 最大254站(教師端1臺、學員端253臺)
