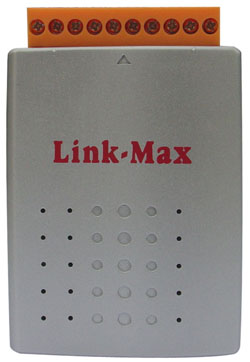

LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器，美麗小巧的流線型外殼，拿到它，還沒開始使用，就讓您愛不釋手，LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器不僅僅提供優異的功能，也十分注重產品的綜合滿意度。

LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器一端是一個標準的九線制串口插座，由于LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器十分小巧輕便，您不但可以通過電纜將串口接到LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器，更可以直接將LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器插到設備的串口插座上，十分地干凈利落！

LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器另一端是一個標準的RJ45插座，這里是插入RJ45頭，用網線將LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器接到HUB、SWITCH、或網卡的地方。LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器的RJ45口旁邊還有一個SET按鈕，它的作用下面會提到。LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器另有兩個不同顏色的LED 指示燈向您標識了設備上電(Power on)、RS232口收發(Rx/Tx)、網線聯接(Link on)、網口收發(Rx/Tx)、設置模式五個工作狀態。最后，是一個電源插座，外接輔助電源可用7.5V-24V的直流電源，LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器出廠不配電源，用戶可使用現場電源或在當地配套。

從LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器工作原理可以知道，它是一款智能協議轉換網橋，可讓您方便地完成RS-232物理層和以太網物理層的轉換，使RS232設備和以太網絡設備實現通訊。而這種轉換對客戶是透明的，換言之，用戶無需對原來的RS232通信軟件做任何變動。例如串口一邊是Modbus協議 on the Serial bus，網口一邊是Modbus協議 on the TCP/IP

LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器支持TCP Server和TCP Client兩種工作模式，前者為監聽模式，LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器在設定的端口等待TCP Client的聯接請求；后者為主動聯接模式，LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器主動連接其他TCP Server(設定的IP地址上的特定端口)。而在工作模式中，它完成通信的物理層轉換。LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器特別適合小流量的采集系統中數據傳輸的應用。

LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器還有一種設置模式，在設置模式下，用戶可以利用串口來設置它的參數對它的參數進行設置：關電，用筆尖或大頭針回型針從檔板的JEB小孔穿過，壓住RESET按鈕，再開電，等5秒，Power燈快速閃動，松開小針，LM-8051NET RS232/RS485串口網橋/串口設備聯網服務器進入設置模式，在設置模式下，利用一些簡單的命令或Link-Max的串口設置軟件，您可查看或修改產品的設置。

產品規格

• 輸入電壓范圍： 可接任意7.5-24V/100mA直流電源，通過電源插座接入
• 微處理器： 內置帶看門狗的22兆CPU，高速可靠，防止死機
• RS232通訊端口： 標準DB9F座，TXD、RXD、GND三線制
• 串口最高速度：115200bps
• 以太網控制器： 采用Realtek RTL8019AS芯片
• 數據傳送速率： 網絡控制器數據傳送速率可編程最高達10Mbit/s
• 狀態指示燈： 一個POWER/RS232燈，一個Link/CRS燈
• 以太網通訊接口： 采用RJ45插座，可方便連線
• 協議： ICMP(Ping)、ARP、IP、TCP
• 建議最高幀流量： 300幀/秒
• 參數設置：獨特的設計使用戶用任何RS232通信軟件（如“超級終端”）都可實現參數設置
• 防雷設計：高穩定性，CAN-L，CAN-H每線600W的雷擊浪涌保護
• 工作環境：溫度0-70℃、濕度≤90%
• 外型尺寸：50mm(W)×70mm(L)×22mm(H)
• 重量：32g±2g

典型應用

• 單片機上網產品開發
• 數據采集教學應用遠程通訊
• 串口轉RJ45口網關網橋
• 智能樓宇控制數據、廣播系統等雙絞線應用系統
• 以太網工業自動化控制系統

訂貨信息：

• LM-8051NET RS232串口網橋/串口設備聯網服務器
• LM-8052NET RS485串口網橋/串口設備聯網服務器
• LM-8053NET TTL電平三線制串口轉網口嵌入式單元板
