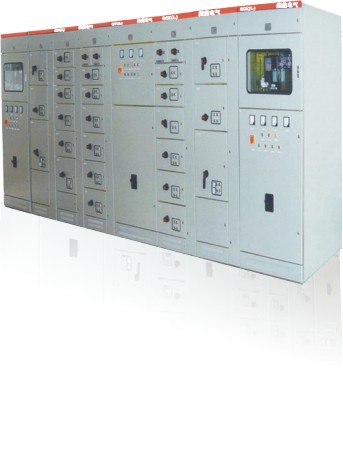

GCK低壓抽出式開關柜
一、用途
GCK低壓抽出式開關柜由動力配電中心（PC）和電動機控制中心（MCC）二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為50Hz，最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用.
二、型號含義
三、特點及
本系列產品具有分斷能力高，動熱穩定性好，結構先進、合理，電氣方案切合實際，系列性，通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
本產品符合IEC439NEMAICS2-322標準，也符合GB7251-87《低壓成套開關設備》國家標準和ZBK36001-89《低壓抽出式成套開關設備》專業標準。
四、使用環境條件
1、海拔不超過2000m。
2、周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-50℃。
3、大氣條件：空氣清潔，相對濕度在溫度+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%。
4、沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。
5、與垂直面傾斜不超過5℃。
6、本產品使用以下溫度運輸儲存：-25℃~+55℃,在短時間內（不超過24h）不超過+70℃。
7、如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。
五、開關柜的主要技術參數
|
額定工作頻率（Hz） |
50 |
|
額定工作電壓(V) |
380，660 |
|
額定絕緣電壓（V） |
660 |
|
額定工作電流 |
水平母線 |
630~3150 |
|
垂直母線 |
600 |
|
額定短時耐受電流 |
水平母線 |
80kA（有效值）/1秒 |
|
垂直母線 |
80kA（有效值）/1秒 |
|
額定峰值耐受電流 |
水平母線 |
176 kA |
|
垂直母線 |
110 kA |
|
主電路接插件（A） |
200，400 |
|
輔助電路接插件（A） |
10 |
|
工頻耐壓1分鐘（V） |
2500 |
|
控制電機最大容量（kW） |
155 |
|
防護等級 |
IP40 |
|
操作方式 |
就地，遠方，自動 |
六、結構特征
本系列產品的基本柜架為組合式裝配式結構。柜架的全部結構件通過螺釘緊固互相連接成基本框架。再加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜。本柜有下列特點：
1、框架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
2、框架及零部件安裝孔按模數E=20mm變化。
3、內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂。
4、在動力中心(PC)進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，ME等系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器。在一般情況下，PC單元帶有翻排的主電路（包括母聯），額定電流在630A-1600A時，占據了一個外形尺寸為800X1000X2200（寬X深X高）的柜體。沒有翻排的主電路占據了一個外形尺寸為800X800X2000（寬X深X高）的柜體。額定電流在1600A-3150A時，占據了一個外型尺寸為1000X1000X2200（寬X深X高）的柜體。沒有翻排的主電路占據一個外形尺寸1000X800X2200（寬X深X高）的柜體。動力中心（PC）饋電柜結構與進線柜相似，饋電電流在630A-1600A時，一個1000X1000X2200（寬X深X高）的柜體可裝兩個回路，為上下布置安裝。
5、電動機控制中心（MMC）開關柜有靠墻安裝和不靠墻安裝兩種，其頂部都為水平母線區域，水平母線區域下面為抽屜功能單元區域，該區域的寬度為600mm ，安裝抽屜功能單元區域的高為1840mm,當柜體為靠墻安裝時柜的左部為功能單元區域，右部有一個200mm寬的電纜出線區域，柜體的外形尺寸為800X500X2200（寬X深X高），當柜體為離墻安裝時，柜體寬度為600mm，電纜出線區在柜體的后部，柜體的外形尺寸為600X800（1000）X2200（寬X深X高）。柜體深度有800和1000二種，我們建議用戶選用1000深的柜體，以與PC柜深度統一，當抽屜抽出外柜時，柜內帶電部分不外露，安全可靠。
6、抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關在合閘位置時門打不開，并且操作機構均可采用外加掛鎖鎖定在合閘或分閘位置。功能單元隔室之間用金屬板分隔，抽屜具有良好的互換性，并具有工作位置、試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位，此時可拉動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具有防脫落功能。
7、在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置，從而保證了抽屜式和固定式柜體能夠并排使用。
8、母線系統柜體的母線采用三相五線制,水平母線額定電流在1250A及以下時采用單母線，水平母線額定電流在1250A以上時采用雙母線，柜與柜之間的水平母線采用連接塊搭接，垂直母線采用鍍鋅封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂的前部，保護母線（PE）設置在柜底部，并與柜體的隔板，門相連，從而保證了界定連續性。
9、在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。
10、柜體外殼防護等級為IP40.
七、特別提示
1、本產品在安裝時，柜與柜之間的水平線應連接牢固可靠。
2、本產品的門與主開關有聯鎖功能，即只有在斷電的情況下門才可能打開，本產品的其他側面為螺釘封板，與主開關沒有聯鎖功能，故請用戶在拆開本產品側板檢修時，務必斷開電源。
3、非專業人員請勿打開柜體維護檢修。
八、訂貨需知
用戶訂貨時應提供下列資料
1、一次回路方案編號、設備型號、容量及單線系統圖；
2、二次回路原理圖如用戶未提供要求，制造廠按標準提供；
3、開關柜的排列圖和配電室平面布置圖；
4、主母線規格未提供要求時制造廠按標準提供；
5、開關柜表面顏色(制造廠家標準顏色為：淺豆色)； 若用戶有其他要求可與我廠協商解決。 |
