前言(RFID非接觸式讀寫器)

AOSID-0703RFID非接觸式讀寫器是我公司自主研制開發的UHFRFID系列產品之一。該讀寫器具有非接觸、不受環境影響、讀寫距離遠、適應物體高速運動性能好、操作方便、防沖突等優良特性，用途極其廣泛。AOSID-0703RFID非接觸式讀寫器主要應用于高速公路（路橋）不停車收費管理、車牌防偽識別管理、車輛編組調度管理、智能停車場管理、口岸出入境車輛查驗管理、倉庫物資進出監管和識別管理、行李包裹識別管理和碼頭集裝箱管理等等眾多領域。





概述(RFID非接觸式讀寫器)

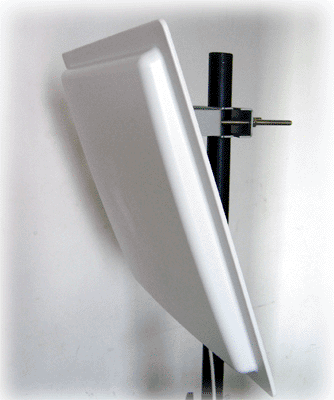

AOSID-0703RFID非接觸式讀寫器為一體化結構設計，內置12dBi高增益天線，穩定讀取距離12M以上；同時兼容6B、6C雙協議；廣譜跳頻工作模式，具備超強的抗干擾能力；防水防曬；接口豐富，且可定制。

AOSID-0703RFID非接觸式讀寫器是結構完整、功能齊全的915M的RFID超高頻讀寫器，它含有射頻（RF）模塊、數字信號處理、輸入／輸出端口和串行通信接口，具備讀寫器同步功能。

AOSID-0703RFID非接觸式讀寫器是多協議UHF讀寫器，支持ISO18000-6B和EPC（gen 2）協議國際標準，能讀寫UCODE、TI、Alian等標簽，并針對主要應用的標簽芯片進行了性能優化。可以方便地進行讀寫器軟件升級，以滿足協議擴展和功能擴展的應用需要，保護用戶投資。

AOSID-0703RFID非接觸式讀寫器提供SDK開發包，并帶VB，VC示例程序，可為用戶定制協議。





功能簡介(RFID非接觸式讀寫器)

●支持多協議：AOSID-0703RFID非接觸式讀寫器支持ISO18000-6B、EPCClass1、EPCClass1GEN2標準，也可以通過在應用升級讀寫器軟件以支持更多協議和功能擴展。

●支持多輸出格式：AOSID-0703RFID非接觸式讀寫器支持Wiegand26,Wiegngd34,Wiegand 66,RS485,RS232,TCPIP等

●支持外部觸發：AOSID-0703RFID非接觸式讀寫器設計有1路觸發輸入，可以在外部觸發事件發生時識別標簽，滿足綠色環保要求和降低能源消耗，特別適用于停車場和生產流水線管理應用。

●支持讀卡距離控制：AOSID-0703RFID非接觸式讀寫器通過設置軟件可以控制讀寫器讀卡的距離，滿足不同設計的需要。

●支持多卡識別：AOSID-0703RFID非接觸式讀寫器通過設置軟件可以同時識別多張卡，在人員及物品的管理上具有優勢地位。

●支持相同卡號間隔輸出：AOSID-0703RFID非接觸式讀寫器通過設置軟件可以對相同的卡號在一定時間內只向輸出一次數據，滿足不同設計的需要。

●支持跳頻工作：AOSID-0703RFID非接觸式讀寫器通過設置軟件設置工作方式為跳頻模式，可增強讀寫器的抗干擾能力，提高讀寫器的靈敏度。



使用說明(RFID非接觸式讀寫器)

當AOSID-0703RFID非接觸式讀寫器上電后蜂鳴器會響一聲表示開始工作，當遠距離卡接近AOSID-0703RFID非接觸式讀寫器時，蜂鳴器響一聲表示發送數據，同一張遠距離卡兩次讀卡之間的時間間隔可以通過軟件設置。在讀卡后，若遠距離卡仍在射頻卡應區內AOSID-0703RFID非接觸式讀寫器將不做任何提示，也不發送數據，但超過間隔時間或不同遠距離卡分別進入射頻卡應區范圍，RFID非接觸式讀寫器將卡連續讀卡，并輸出數據。



性能參數(RFID非接觸式讀寫器)

工作頻率：  國標（920~925MHz）、美標(902~928MHz)或定制其它頻段跳頻或定頻工作

支持協議：  ISO18000-6B，ISO18000-6C（EPC GEN2）

跳頻方式：  廣譜跳頻（FHSS）或定頻，可由軟件設置

工作方式：  定時自動讀卡、外觸發控制讀卡或軟件發命令讀卡，讀卡方式可設置

射頻功率：  0~30dBm，軟件可調

讀卡距離：  識別距離調整范圍：1～15米

讀卡靈敏度：雙極化方式讀卡

讀卡時間：  單標簽64位ID號讀取時間<6ms

天線參數：  內置線極化天線，增益12dB

支持接口：  RS485、RS232、Wiegand26、Wiegand34、RJ45

工作電壓：  DC＋12V

讀卡提示：  蜂鳴器

功      耗：  最大功率不大于4W

工作溫度：  －20℃ ～ +80℃

存儲溫度：  －40℃ ～ +125℃

工作濕度：   20％ ~ 95％（無凝露）

外形尺寸：  450mm×450mm×75mm



接口參數(RFID非接觸式讀寫器)

1        DC+12V          紅色           +9V～15V電源正極

2        GND             黑色           電源負極

3        TXD             棕色           RS232信號輸出(PIN2)

4        RXD             黃色           RS232信號輸入(PIN3)

5        GND             藍色           RS232接地(PIN5)

6        Triger            灰色           觸發引腳

7        DATA0/485A＋    綠色           Wiegand數據0 或485接口正端

8        DATA1/485B－    白色           Wiegand數據1 或 485接口負端



典型的應用場合(RFID非接觸式讀寫器)

☆ 物流和倉儲管理：物品流動與倉儲管理以及郵件、包裹、運輸行李等的流動管理；

☆ 智能停車場管理：停車場的管理與收費自動化；

☆ 生產線管理：生產工序定點的識別；

☆ 產品防偽檢測：利用標簽內存儲器寫保護功能，對產品真偽進行鑒別；

☆ 其它領域：在俱樂部管理、圖書館、學生學籍、消費管理、考勤管理、就餐管理、泳池管理等系統都得到了廣泛的使用.



注意事項(RFID非接觸式讀寫器)

該AOSID-0703RFID非接觸式讀寫器使用射頻感應讀取卡片數據，使用時盡量避免與金屬接近，讀卡器靠近金屬時，射頻電波將被金屬吸收屏蔽，而會導致讀卡距離縮短。同時RFID遠距離讀卡器安裝位置遠離馬達（電機）、變壓器等設備，以減少電磁干擾對AOSID-0703RFID非接觸式讀寫器的影響。
