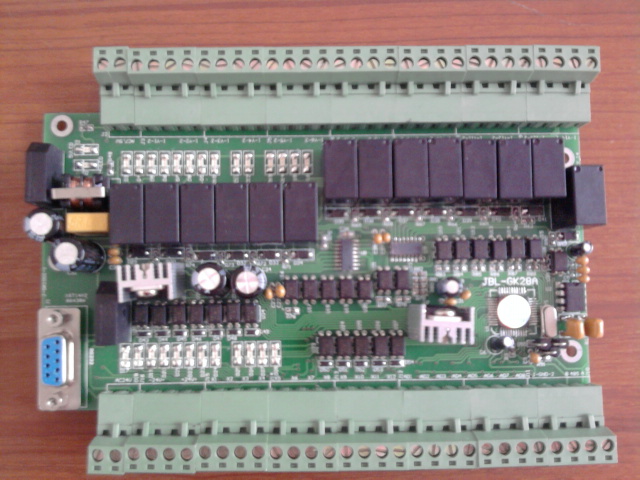

JBL－GK32A單片機控制板說明書

一、特性
1、8位高性能工業級單片機作為主控制芯片，32K存儲器（也可有64K），內置EEPROM，可保存數據，斷電數據不丟失。
2、工作電源：采用雙電源供電：
a、一路給主控電路供電，12V交流或12V直流勻可.
另一路為驅動電源，為外部驅動供電，如需驅動外部24V電磁閥或繼電器,則接20V交流或24V直流電壓，如需驅動12V電磁閥或繼電器則接12V交流或12V直流電壓.
b、驅動電源采用大功率整流橋，當控制板直接驅動外部器件時可承受足夠的電流。
3、輸入:
a、16路光電隔離數字量輸入、NPN輸入形式、每路輸入點的最大輸入電壓：30V，最大電流10MA，可接各種傳感器，控制板可直接給傳感器提供電源（電壓為所接驅動電壓），其中兩路可作為中斷源用于計數。
b、3路模擬量輸入（10位AD），可做溫度檢測或其它用途。
4、輸出:
a、8路光電隔離MOS管輸出，可直接驅動氣缸、電池閥、繼電器（電壓為所接驅動電壓）。
b、7路繼電器輸出，最大輸出電壓為220V/5A。
5通訊端口：
a、1路RS232串行通訊接口，可直接與電腦通信，（也可通過此接口下載程序，無需燒錄，方便程序修改、升級。）
b、1路485接口
6、PCB尺寸：175MM*110MM；安裝孔尺寸：140MM*70MM
7、接線端子為可拔插或接線端子，方便用戶接線。
二、規格
1、功耗：12V/0.5A
2、工作溫度：－10～＋65℃
2、儲存溫度：－20～＋80℃
三、用途
1、可用于各種35個點以內的工業控制系統，可控制氣缸，電磁閥，繼電器，可外接光電式、電容式，電感式，霍爾式等各種傳感器。
2、可用于替代35點以內的PLC用于各種控制場合（如各種機器控制）。
