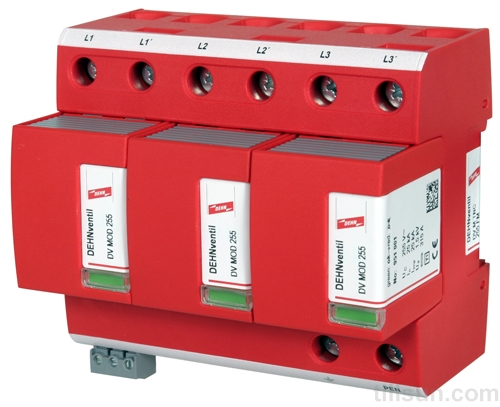

-預接線，火花間隙型復合雷電流/電涌保護器，由底座和插入式保護模塊組成
-RADAX Flow技術，具備續流抑制功能，滿足系統高可靠性要求
-短路電流至50kArms時，20A gL/gG熔絲不跳
-放電能力達100kA（10/350μs）
-可保護終端設備
-視窗指示工作狀態/故障狀態
-帶有模塊鎖扣裝置，通過模塊釋放按鈕輕松更換保護模塊
-通過沖擊和振動測試，依據EN60068-2
| |
DV M TNC 255 |
DV M TNC 255 FM |
|
依據EN 61643-11, SPD |
1級 |
1級 |
|
依據IEC 61643-1, SPD |
Ⅰ級 |
Ⅰ級 |
|
交流標稱電壓UN |
230/400V |
230/400V |
|
交流最大持續工作電壓UC |
255V |
255V |
|
雷電沖擊電流 (10/350μs) [L1+L2+L3-PEN] Itotal |
75kA |
75kA |
|
雷電沖擊電流 (10/350μs) [L-PEN] Iimp |
25kA |
25kA |
|
標稱放電電流 (8/20μs) In |
25/75kA |
25/75kA |
|
電壓保護水平 Up |
≤1.5kV |
≤1.5kV |
|
工頻續流遮斷能力 Ifi |
50kArms |
50kArms |
|
續流抑制/選擇性 |
預期續流到50kArms時, 20A熔絲不跳 |
預期續流到50kArms時, 20A熔絲不跳 |
|
響應時間 tA |
≤100ns |
≤100ns |
|
Ik=50kArms, 最大后備熔絲 (L) |
315A gL/gG |
315A gL/gG |
|
Ik>50kArms時, 最大后備熔絲 (L) |
200A gL/gG |
200A gL/gG |
|
串聯最大后備熔絲 (L-L’) |
125A gL/gG |
125A gL/gG |
|
暫態過電壓 (TOV) UT |
440V/5sec. |
440V/5sec. |
|
工作溫度范圍（并聯） TUP |
-40℃ … +80℃ |
-40℃ … +80℃ |
|
工作溫度范圍（串聯） TUS |
-40℃ … +60℃ |
-40℃ … +60℃ |
|
工作狀態/故障指示 |
綠 / 紅 |
綠 / 紅 |
|
最小安裝導線截面積 (L1,L1’,L2,L2’,L3,L3’,PEN,〨） |
10mm2單股線/軟線 |
10mm2單股線/軟線 |
|
最大安裝導線截面積 (L1,L2,L3,PEN） |
50mm2多股線/35mm2軟線 |
50mm2多股線/35mm2軟線 |
|
最大安裝導線截面積 (L1’,L2’,L3’,N’,〨） |
50mm2多股線/25mm2軟線 |
50mm2多股線/25mm2軟線 |
|
安裝方式 |
35mmDIN軌, 依據EN 60715 |
35mmDIN軌, 依據EN 60715 |
|
外殼材料 |
紅色熱塑性材料, UL 94-0 |
紅色熱塑性材料, UL 94-0 |
|
防護等級 |
IP 20 |
IP 20 |
|
尺寸 |
6 mods, DIN 43880 |
6 mods, DIN 43880 |
|
認證 |
KEMA, VDE, UL, VdS |
KEMA, VDE, UL, VdS |
|
遙信觸點類型 |
— |
浮動切換觸點 |
|
交流切換能力 |
— |
250V/0.5A |
|
直流切換能力 |
— |
250V/0.1A; 125V/0.2A; 75V/0.5A |
|
遙信終端的橫截面積 |
— |
最大1.5mm2單股線 |
| |
|
訂購信息 |
|
型號 |
DV M TNC 255 |
DV M TNC 255 FM |
|
貨號 |
951 300 |
951 305 |
|
包裝單位 |
1 pc (s) |
1 pc (s) | |
