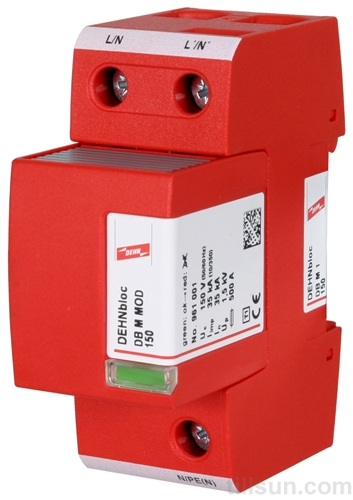

DB M 1 150

DB M 1 150 FM

依據EN 61643-11, SPD

1級

1級

依據IEC 61643-1, SPD

Ⅰ級

Ⅰ級

交流最大持續工作電壓U_C

150V

150V

雷電沖擊電流 (10/350μs) I_imp

35kA

35kA

標稱放電電流 (8/20μs) I_n

35kA

35kA

電壓保護水平 U_p

1.5kV

1.5kV

工頻續流遮斷能力 I_fi

50kA_rms

50kA_rms

續流抑制/選擇性

預期續流到50kA_rms時, 32A熔絲不跳

預期續流到50kA_rms時, 32A熔絲不跳

響應時間 t_A

≤100ns

≤100ns

Ik=50kA_rms(t_a≤0.2s)時，最大后備熔絲 (L)

500A gL/gG

500A gL/gG

Ik=50kA_rms(t_a≤5s)時，最大后備熔絲 (L)

315A gL/gG

315A gL/gG

Ik>50kA_rms時, 最大后備熔絲 (L)

200A gL/gG

200A gL/gG

串聯最大后備熔絲 (L-L’)

125A gL/gG

125A gL/gG

暫態過電壓 (TOV) U_T

200V/5sec.

200V/5sec.

工作溫度范圍（并聯） T_UP

-40℃ … +80℃

-40℃ … +80℃

工作溫度范圍（串聯） T_US

-40℃ … +60℃

-40℃ … +60℃

工作狀態/故障指示

綠 /  紅

綠 /  紅

最小安裝導線截面積 (L/N,N’/N’,N/PE(N))

10mm²單股線/軟線

10mm²單股線/軟線

最大安裝導線截面積 (L/N,N/PE(N))

50mm²多股線/35mm²軟線

50mm²多股線/35mm²軟線

最大安裝導線截面積 (L’/N’)

35mm²多股線/25mm²軟線

35mm²多股線/25mm²軟線

安裝方式

35mmDIN軌, 依據EN 60715

35mmDIN軌, 依據EN 60715

外殼材料

紅色熱塑性材料, UL 94-0

紅色熱塑性材料, UL 94-0

防護等級

IP 20

IP 20

尺寸

2 mods, DIN 43880

2 mods, DIN 43880

遙信觸點類型

—

浮動切換觸點

交流切換能力

—

250V/0.5A

直流切換能力

—

250V/0.1A; 125V/0.2A; 75V/0.5A

遙信終端的橫截面積

—

最大1.5mm²單股線

訂購信息

型號

DB M 1 150

DB M 1 150 FM

貨號

961 110

961 115

包裝單位

1 pc (s)

1 pc (s)
