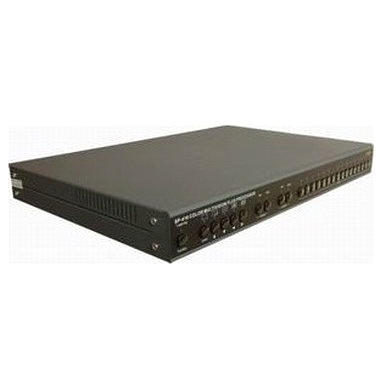

畫面分割器采用目前先進的專用高速圖像處理芯片， 把視頻/VGA的信號數碼化分割為多個顯示單元, 并以1024*768VGA格式輸出到電視/投影機上顯示, 處理過程完全硬件化，不需要電腦和啟動軟件等操作, 非常簡便。

   畫面分割器適應全球的各種電視制式各種標準VGA信號， 最高支持無壓縮實時UXGA（1600×1200）RGB輸入顯示,穩定易用可靠。

    畫面分割器，動態圖象自然流暢、清晰艷麗、穩定可靠、成本低。適合電視臺、商場、展會、監控、廣告等以視頻為主的領域使用，可以使用在大型展覽會、電視演播中心、車站、碼頭、中心廣場、企業展示大廳、商場、大型娛樂廳、歌舞廳、高級酒店酒樓大堂等。

視頻標準:PAL：50場/秒/路 NTSC：60場/秒/路
解像度：PAL：720×576 NTSC：720×480
視頻輸入：16路BNC帶環通 1.0Vp-p 75Ω或高阻
視頻輸出：主監視器 1路 1.0Vp-p 75Ω
副監視器 1路 1.0Vp-p 75Ω(帶切換功能)
錄像輸入：BNC 1.0Vp-p 75Ω/S-VHS
錄像輸出：BNC 1.0Vp-p 75Ω/S-VHS
報警輸入：16路TTL 高低電平輸入，每一路攝像機配一個輸入端子
報警輸出：1路可編程常開或常閉,(DB25pin) +5V或+15V 或高電平
報警持續時間：可編程2----999秒，初始化值為4秒
報警方式：視頻丟失報警，視頻移動報警，外部報警
畫面顯示格式：順序切換，單畫面，畫中畫，四畫面，八畫面，九畫面，十三畫面，十六畫面，  畫面凍結功能
電子放大
控制接口：RS232/RS485
電源功耗：DC12V 18W
凈重：2.8公斤
環境溫度：-30℃~60℃
尺寸：432mm(寬)×327(深)mm×44mm(高)
