景觀燈智能控制系統

一、前言

隨著城市功能的日益完善和人民生活質量的提高，建設燈光夜景，勾勒城市第二風景線，不斷優化市民的夜生活環境，塑造現代化城市形象，城區夜間景觀照明質量已備受重視，城市景觀照明，主要包括道路綠帶亮化、游園綠地亮化、建筑物立面亮化、公共設施亮化、噴泉水池以及各種非公益性的廣告、字牌和店招等構成，隨著城市基礎設施建設規模的不斷擴大，城市景觀照明建設得到了飛速發展，城市景觀照明設施的發展速度已遠遠超過了路燈的發展。

采用 GSM移動網絡的覆蓋通訊網，在每個控制點配置一個GSM無線控制器，選用模塊化、數字式的智能燈光控制模塊，在總控室配置集中監控系統軟件，管理人員就可以通過手機或電子地圖界面控制和管理整個城市的景觀燈，同時也可以在現場進行手動控制。

超微電子獨立研制的GSM無線景觀燈智能控制系統，具備遙測、遙控、遙信的能力，融合了GSM通信技術，智能控制技術，現場傳感器檢測技術等，具有技術先進、擴展性強、可靠性高、全天候、覆蓋面廣、性能穩定的特點，易于與現有景觀照明設備結合應用，為城市景觀照明的管理和維護提供了更為先進的手段。

二、系統結構

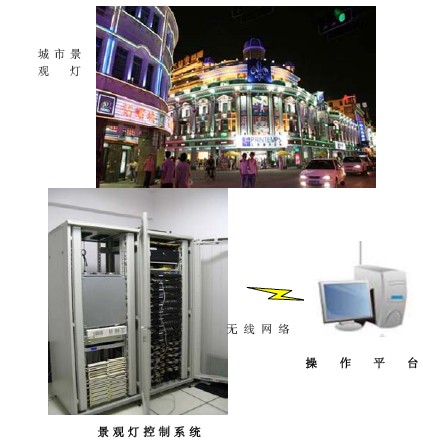

說明：整個系統由監控中心、GSM網絡系統和現場GSM開關控制回路三大部分組成：



 監控中心

監控中心監視和記錄著所有現場設備的信息，是管理人員對整個電源回路系統進行管理和控制的操作平臺。

監控軟件界面是：

GSM移動數據傳輸網絡是信息的傳輸通道。GSM控制器通過GSM網絡實現與監控中心的通信。

 GSM開關控制回路

GSM開關控制回路是各個回路電源控制點承擔具體控制任務的環節，它起到了接受下行控制命令，傳送上行狀態信息，存儲記憶回路定時信息，以及執行控制命令等具體任務。每個遠程開關回路通過一個GSM控制器來實現與監控中心通訊。

三、系統特點

GSM景觀照明集中監控系統主要特點：

 GSM控制器保持永久在線，任何時候都可通過遠程進行控制，支持通過手機短信控制，可以每點單獨控制，也支持分組控制。

 GSM控制器內置實時鐘，可以通過控制中心下載定時開關預案，即使監控中心軟件不開啟，現場控制器在離線的情況下仍按預案時間動作，保證了開關控制的可靠性。現場控制器可長期保存每日/周/月/年的日常定時開關方案和節假日開關方案，可多套時間方案并存在控制器內。

 GSM控制器可以查詢現場的開關狀態，可擴展三相電壓，功率因素，現場光照度等信息監測功能。

 GSM控制器支持設置開關延時，可以對現場回路中的用電設備提供有效保護。

 GSM控制器支持現場信號監測，比如打開箱門報警，現場停電報警等。

監控中心可對現場設備靈活編組，每個編組以及每個GPRS控制器均可獨立控制，可以設置不同的控制方案。

監控中心可以創建多套預案，當用戶對已有預案進行調整后，軟件會自動更新預案到現場GSM控制器。

監控中心可以根據功率因數進行亮燈率估算，可及時判斷現場異常，產生報警。

監控中心支持報表查詢功能，并支持將查詢的結果導出為EXCEL表格文件。

監控中心有系統權限保護功能，支持多帳號操作，并自動產生操作歷史記錄。
