16路通用繼電器隔離數字輸出模塊（端子板）

點擊看大圖

下載該產品說明書

控制柜裝配的革命性變化，使接線變得異常簡單

1、簡介

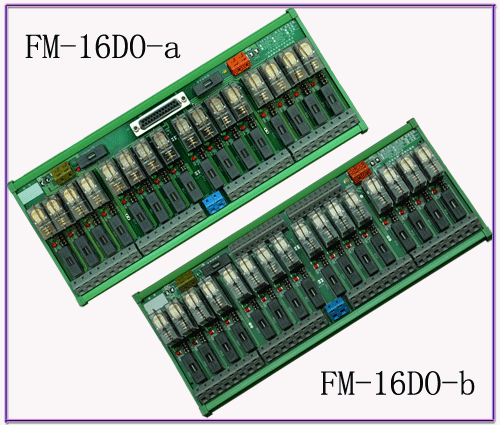

FM-16DO-A(B) 16路多功能通用繼電器隔離數字輸出模塊（端子板），可用來控制現(xiàn)場的電動機、電動門、電磁閥等裝置。主要是配合DCS數字輸出卡或PLC數字輸出模塊使用。

2、技術指標

3、使用說明

主要功能

信號隔離和驅動、模塊供電；
輸入型式：線圈側共陰共陽選擇，可適用各種DCS、PLC及控制儀表接入模式；
輸出型式：可拼接為AC220V或DC24V有源輸出、無源常開接點、無源常閉接點輸出；
指示：綠色LED指示動作情況、紅色LED作為保險熔斷報警指示；
保護：電源回路采取了過壓、過流、反接保護措施；各回路均配備方便拔插的保險，兼具電源開關功能；
接線：A型輸入側為標準D-SUB 25P母頭接插件，B型輸入側為快速彈簧端子；輸出側均為大功率快速彈簧端子。

接線端子說明

跳線說明

輸出型式從下列任選其一：無源常開輸出（有保險）、無源常開輸出（無保險）、無源常閉輸出、DC24V有源共陰輸出（有保險）、AC220V有源共陰輸出（有保險）、DC24V有源共陰輸出（無保險）、AC220V有源共陰輸出（無保險）。
線包共陰、共陽選擇在電路板背面，Link3短接為共陽，Link4短接為共陰。

常用接線

本模塊可為PLC模塊進行供電（詳見端子說明）。
線包共陰共陽設置見右圖（本板的線包接法可選擇共陰或共陽，Link3和Link4在線路板背面）：
觸點輸出側可選擇全部DC24V(Link1、Link6、Link7短接)和全部AC220V(Link2、Link6、Link7短接),也可1~8路為DC24V(Link1短接),9~16為AC220V(Link2短接),見右圖：

注意：Link1和Link2同時短接時Link6和Link7必須斷開，否則將會出現(xiàn)交直流電源互連。

4、特殊用法說明

1、內側總保險F0用于內部供電端子1L+\1M（DB1-1\DB1-10）、2L+\2M(DB1-11\DB1-20)保護，該端子可為PLC模塊提供直流電源或為盤內儀表提供直流電源。

2、輸出回路裝有的保險保護，既可以保護電源系統(tǒng)，又可代替配電開關，檢修時可取下保險代替拆線。

3、回路電流較大時，可根據用戶要求將短路塊改為焊接模式。
