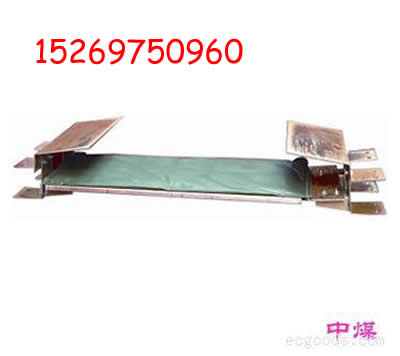

GVD1200撕裂傳感器

縱撕傳感器 礦用傳感器

為本質安全型，采用壓敏式原理，在煤礦井下含有甲烷和煤塵的爆炸性氣體混合物的場合，可與煤礦帶式輸送機用綜合保護裝置配套使用。接入本質安全型系統信號裝置中，作為帶式輸送機的膠帶撕裂保護裝置使用，也可用于地面非防爆等有膠帶輸送機的場合。當皮帶縱向撕裂，有3000克物料漏在100Cm²面積上時，傳感器動作，使主機切斷帶式輸送機電源，實現撕帶保護，防止事故擴大。傳感器總面積3000cm²。2、適用的環境條件a)海拔高度不超過2000米，壓力80～110Kpa；b)周圍環境溫度：-20℃～+40℃，最高年平均氣溫20℃；c)空氣相對濕度≤95％（＋25℃）； d)在無滴水及其它液體侵入的地方；g)在無顯著搖動和沖擊振動的地方；h)污染等級3級；i)安裝類別Ⅱ類。3、主要技術參數a)外殼防護等級：IP54；b)外形尺寸1360mm×340mm×38mmc)重量：18.5kgd)接點容量：DC12V/100mA；e)引入電纜外徑：φ6～φ10mm。4、工作原理將撕裂傳感器兩根引出線接入主機，正常時，傳感器處于斷開狀態，輸出高電平。若皮帶撕裂，有物料（煤）約3000g/100cm2落入傳感器上，導點橡膠使鍵盤兩根引線短路，輸出低電平，撕裂指示燈亮，延時10s～20s,主機執行繼電器釋放，實現撕裂保護，同時發出語言報警信號。
