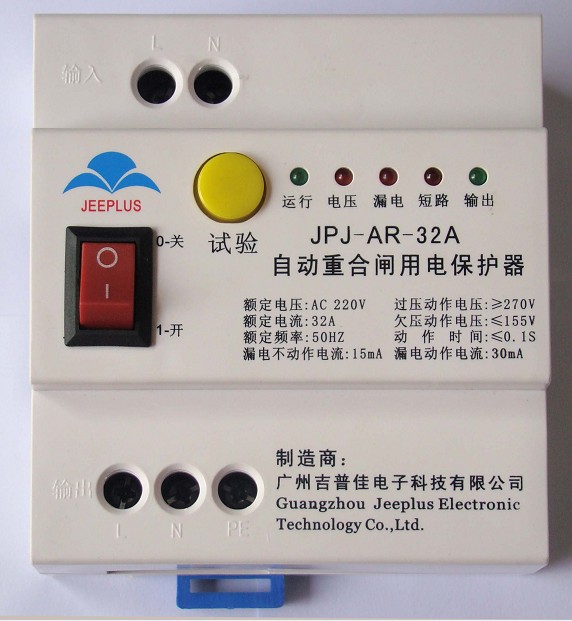

產品簡介
自動重合閘用電保護器是利用機械自動化原理，結合高壓自動重合器控制器技術研制成功的智能化產品�？梢越鉀Q因雷雨天氣、電網沖擊不穩定和人為等瞬時性故障而造成開關跳閘而使設備停電后不能自動恢復供電等問題，可為設備提供穩定、可靠的電源，從而延長用電設備壽命，提高網絡服務質量，減少網絡維護成本。產品適應于交流50HZ或60HZ ，額定電流在50A的單相市電線路中。線路出現漏電、過流、短路、過電壓和低電壓故障時，能快速的切斷供電線路，故障消除后能自動重合閘接通供電線路，無需人工合閘，保證用電設備和線路的供電安全性和持續性。本產品符合《GB 6829-1995剩余電流動作保護器的一般要求》、《GB 16917.1-2003 家用和類似用途的帶過電流保護的剩余電流動作斷路器(RCBO)》和廣東省電信有限公司《小靈通基站用自動重合閘漏電開關技術要求和測試方法》。
使用此產品可解決因雷雨天氣、電網沖擊不穩定等瞬時性故障而造成開關跳閘設備停電后不能自動恢復供電問題，為設備提供穩定、可靠的電源，延長用電設備壽命，提高網絡服務質量，減少網絡建設投資和降低維護成本。
|
工 作 電 壓 Un |
85～320 VAC |
|
額定負載電流 In |
5A/10A/16A/32A/50A |
|
過流動作電流 |
11.5A |
|
短路動作電流 |
50A |
|
漏電動作電流 |
30mA |
|
漏電不動作電流 |
15mA |
|
過壓動作電壓 |
270±10 V |
|
欠壓動作電壓 |
100±10 V |
|
短路斷開動作時間 |
≤0.05 s |
|
過流斷開動作時間 |
≤10 s |
|
漏電斷開動作時間 |
≤0.05 s |
|
過壓/欠壓斷開動作時間 |
≤3s |
|
允許復位負荷阻抗 |
20 Ω |
|
合閘前檢測 |
√ |
|
自動重合閘次數 |
N次 |
|
自動重合閘時間 |
30s/0.5h/1h |
|
遠程監控 |
RS232 / 可選 |
|
現場在線修改 |
√ |
|
現場在線升級軟件 |
√ |
|
自耗功率 |
≤0.3W |
|
體積 |
90*98*66 |
適用范圍
JPJ-AR系列自動重合閘用電保護器主要適用于通訊基站、直放站、衛星地面接收站、微波轉發站、平安城市視頻監控、無人值守簡易機房、戶外一體化機柜、綜合接入、專用設備機箱等重要室外和無人值守設備中。
功能
短路保護：線路發生短路，如果持續0.5秒，會引起線路燒毀。如果在0.1秒內能迅速切斷電源，可以避免事故發生。自動重合閘用電保護器在電流大于額定電流的5倍(50安以上)時，其在0.03秒內斷開, 保證設備的安全性。
漏電保護：線路發生15～30毫安的漏電或人身觸電時，自動重合閘用電保護器在0.03秒內斷開，保證了人身安全。
過流保護：如果線路負荷過重，電線嚴重發熱，很可能引發火災。當電流大于額定電流1.1倍(11安培)時，自動重合閘用電保護器將監測此電流的持續時間和大��；如果持續時間超過10秒，或期間大于50安，自動重合閘用電保護器即斷開實施保護。
過欠壓保護：電壓太高，容易使設備燒壞，供電電壓高于270伏時，自動重合閘用電保護器斷開。當電壓降回正常后，自動重合閘用電保護器自動合閘通電。電壓太高固然危險，電壓過低也容易引起火災，供電電壓低于100伏時，自動重合閘用電保護器斷開；電壓回升正常后自動重合閘用電保護器自動合閘通電。
來電延合/失電分閘：當市電斷電時，自動斷開輸入和輸出線路，避免了重新來電時，由于供電不正常，導致設備被燒壞的情況發生。當市電重新來電時，應延時合閘，由于供電不穩定導致主設備頻繁重啟。
合閘前檢測：自動重合閘用電保護器在合閘前對線路進行檢測，如果線路存在短路或嚴重漏電的情況時，將封鎖合閘并報警；用戶如不及時修理，故障未經排除，則無法合閘通電。
自動重合閘：線路發生瞬間沖擊(如雷電、插座跳火等)而可能有危險時，自動重合閘用電保護器立即斷開；沖擊過后，如果線路仍然是安全的，自動重合閘用電保護器會自動重新合閘通電。連續重合閘3次（時間間隔分別為30秒、0.5小時、1小時）后，自動重合閘用電保護器將斷開并報警�！白詣�(dòng)重合閘”是自動重合閘用電保護器增設的功能，減少了人工合閘，保證用電的連續性，提高了運行率，使用戶更加方便。
故障報警：上述保護斷開的同時，不同紅色指示燈亮，指示相應的故障類型。
重合閘開關對于運營商的意義
• 安全
– 保護設備財產安全
– 保障用電安全
• 經濟
– 減少維修費用、降低維護成本
– 減少話務量損失
• 品牌
– 改善服務質量、提高品牌優勢
主要應用領域有：
通信行業：通信基站、直放站、室外機柜、無人值守機柜、無人值守機房等；
安防行業：平安城市、全球眼、治安監控、礦產監控、電力監控等監控工程；
交通行業：治安卡口系統、超速違法抓拍系統、闖紅燈自動記錄系統等智能交通系統。
室外照明：LED交通顯示屏、 戶外LED顯示屏等。
案例:
安防網絡中平安城市視頻監控設備由于關系到社會治安，安裝數量巨多且環境惡劣，供電線路較復雜，為了保障監控網絡長期工作穩定和用電安全，減少停電時間，選用了自動重合閘漏電保護器。
Ø 現場情況：
額定電壓:220VAC <SPAN style="FONT-FAMILY: |
