產品快照：

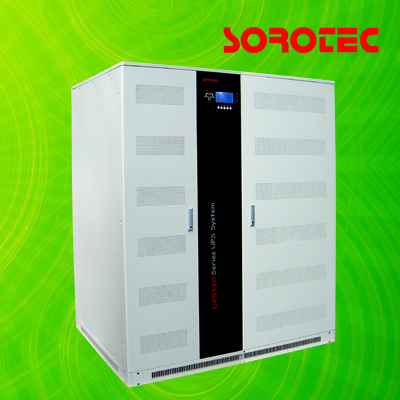

  產品名稱：工頻在線式10-200KVA

  標準電壓: 380/400/415VAC

  標準頻率：50HZ/60HZ

  功率因數：0.8

產品簡介:

GP9330C系列10-200KVA型全數字化三相UPS，集數字化、信息化、網絡化為一體的高智能型產品，具有強大的信息采集系統、信號處理系統、偵測系統和完善的保護系統。廣泛用于各種用電環境。個性化設計、強大的人機對話功能、直觀顯示屏以及狀態指示監控界面，讓各位用戶操作和使用非常簡單方便。

應用范圍：

  中型IDC數據交換中心機房、中等規模的網管系統、計費中心、銀行/證券結算中心、工業過程控制應用、交通控制領域等。

特點與優點:

1.三進三出，支持380/400/415V，50/60Hz電網體系

2.純在線雙變換式，提供最佳供電質量

3.適合于各種負載，并有高過載能力

4.超寬輸入電壓抗擾范圍，適應惡劣電網環境

5.智能化電池管理，延長電池壽命

6.超大LCD中英文界面顯示，友好的人機界面

智能全橋整流器:

GP9330C系列采用6脈沖或12脈沖全控橋（6只或12只SCR可控硅）組成整流器，其作用是將輸入交流AC380V整流為直流432V左右，給逆變器提供直流電力，同時，對蓄電池進行智能管理下的充電。控制特點為“斜坡”啟動，即整流器輸出電壓在10秒鐘內由0V至432V，對電網無沖擊。加上專用輸入濾波器，將輸入諧波含量減小至4.5或9%以下，使UPS輸入功率因數提高至0.95以上。并且輸入范圍寬、保護功能強（對輸入市電的過高/過低保護、缺相/錯相保護、火零線錯接保護，以及輸出過高/過低保護、過載保護和軟啟動等功能）。

全橋隔離逆變器:

  由6只IBGT大功率管組成的SPWM（正弦脈沖調制）全控橋組成。其作用是將DC405V轉換成交流AC187V，經特制的（△/Y）零相移鋸齒型升壓隔離變壓器，變?yōu)樨?fù)載所需的AC380V；另外，該變壓器具有消除來自如計算機類的非線性負載所反射的三倍次諧波電流的能力。控制特點采用“慢降柵壓”保護技術，可大大減少逆變器擾動關斷（逆變器與靜態開關相互切換），并提高UPS整機過載能力，使其抗短路和抗過載能力優于一般機型。特別是其抗短路能力是同類設備無法比擬的。

雙路靜態開關

  由12只SCR（可控硅）組成逆變器側和旁路側雙路無觸點靜態開關。其作用是確保逆變器供電與旁路供電間的無間斷切換，并確保輸出電壓波形的連續性和平滑性。控制電路采用了“過零點”切換技術，保證了UPS在同步鎖相時切換時間為0ms，在與電網不同步時，切換時間小于4ms，即電網頻率無論怎樣變化，均可確保UPS輸出電壓、頻率的穩定與不間斷。

自我診斷與自我保護

GP9330C系列UPS具有極強的自診斷功能，全機設置了32個傳感器檢測監控點，配以DSP超高速的檢測及響應，使得GP9330C系列UPS的自我保護功能十分完善。多達200余條的故障信息提示、實現信息數據記錄及設備參數設定、自診斷功能及時使UPS進入保護狀態、特別設計了設備緊急關機系統。

充電與電池智能管理

可自動調整1A~50A的大電流充電器、電池自診斷和自維護系統、電池的自選擇維護模式、電池自動告警系、電池定期充放循環系統、系統空載保護設置選擇等。

三相分調，平衡穩壓

對于三相輸出的GP9330C系列UPS，其輸出的三相可以完全達到100%不平衡，即允許其中任意一相負載為零，而另外任意一相負載為滿載。

人機對話與遠程監控及網絡化管理

  GP9330C系列UPS面板配有大屏幕超亮背光LCD液晶顯示屏，4行×12字符循環讀取的全中文顯示方式，完全適合國內用戶使用與操作。

  LCD顯示屏超過200條的信息能夠?qū)崟r(shí)循環顯示市電及UPS運行狀態。GP9330C系列UPS面板設有多項功能設置和參數設置按鍵，充分實現人機互動方式的雙向?qū)υ挘�可以說，GP9330C系列UPS專為用戶量身定做。

  可選配Winpower的電源管理軟件，并同時兼容臺灣Megatec的各類電源管理軟件。
