U系列熱量表檢定裝置
依據規程
U系列熱量表檢定裝置采用靜態質量法和標準表法，設計依據符合以下技術規范及國家計量檢定規程的要求：
國際建議OIML R75-2002 《熱量表》
歐洲標準EN1434-2007 《熱量表》
JJG225-2001 《熱能表檢定規程》
JJG164-2000 《液體流量標準裝置檢定規程》
JJG643-2003 《標準表法流量標準裝置檢定規程》
JJG160-2007 《標準鉑電阻溫度計檢定規程》
JJG724-1991 《直流數字式歐姆表檢定規程》
JJF1030-2010 《恒溫槽技術性能測試規范》
CJ128-2000 《熱量表城鎮建設行業標準》
GB4793.1-2007《測量、控制和試驗室用電氣設備的安全要求第1部分 通用要求》
GB4208-1993 《外殼防護等級(IP代碼) 國家標準》
裝置特點

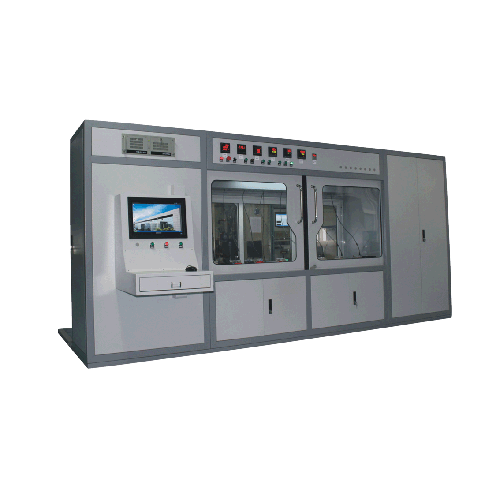

◆ U系列熱量表檢定裝置為全封閉式整體檢測設備，前后推拉門設計，頂部帶照明燈，方便、實用、高效、節能、保溫，可旋轉式操控臺設計，方便檢定人員操作。
◆ 產品設計美觀大方，整體設計安全合理，重要部件及所有的管道、穩壓罐、彎頭、法蘭、盲板、閥門等各種浸液部分的部件均采用304不銹鋼。
◆ 關鍵組件采用國際一流品牌，如:SARTORIUS電子稱，西門子流量計，研華工控臺等。
◆ 采用臺灣研華工控機對標準儀表以及管路開關全程監控，保證設備安全運行，確保操作人員安全。
◆ 檢定方法和功能靈活多樣，U系列熱量表檢定裝置由熱水流量標準裝置、配對溫度傳感器和計算器檢定裝置組成。按國家計量檢定規程要求，能按總量檢定法和分量檢定法對熱能表進行檢定；總量檢定法又分為體積法和質量法；可進行分體式表和整體式表的檢定。
◆ 加熱箱以及管路采用保溫設計，很好的解決了小流量檢測時溫差大這一難題，保證了流量計量的準確性。
◆ 流量穩定性高。裝置采用變頻恒壓并配具有專利技術的壓力變送器，解決了小流量監測時流量不穩這一難題
技術指標
熱水流量裝置的流量范圍：（0.03～500）m3/h；
流量測量的擴展不確定度：U≤0.4% ，k=2 ；（A級）
熱量計算的擴展不確定度：U≤0.15% ，k=2；（A級）
溫度測量的擴展不確定度：U≤0.025℃ ，k=2；（A級）
產品規格
U系列熱量表檢定裝置可滿足DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300等多種規格熱能表的檢定需求，可支持單臺檢定或多臺串聯檢定方式。
檢定軟件
◆軟件系統顯示界面豐富，信息量大，具有翔實生動的各種實時曲線、數據，實時監控，操作簡單，流量、配對溫度傳感器與計算器、總量的檢定過程全部實現計算機自動化。
◆檢定過程中流量與溫度完全自動控制，整個調節過程無需操作人員干預。
◆強大的報表、證書設置、編輯、輸出功能，可選擇"檢定"或"校準"等多種方式的記錄表格、證書。檢定證書或校準證書可選擇標準或自定義格式。可將記錄表格、證書原始數據導出到Excel中。
|
