一、 產品概述

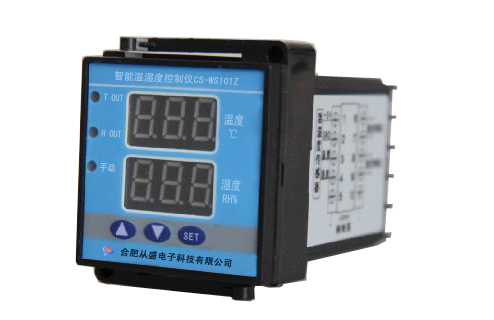

CS-WS101Z型系列智能溫濕度控制儀是專門為進行溫度及濕度的自動控制而設計的專用儀器，可廣泛用在水族館，養殖，孵化，高低壓開關柜等對溫濕度有嚴格要求的場合。儀表采用 AVR 高性能微處理器進行溫濕度數據的實時采集及溫濕度的自動控制，溫濕度傳感器濕度傳感器采用法國進口 HUMIREL 濕敏電容，具有測量精度高，壽命長等特點；溫度傳感器采用 MAXIM 公司生產的高精度數字溫度傳感器，具有測量精度高，壽命長等特點，儀表采用雙顯示高亮 LED 數碼管實時顯示所測環境的溫度及濕度【注：溫濕度傳感器可根據實際需要選配瑞士SENSIRION 的 SHT 系列高精度數字溫濕度傳感器】
二、 技術指標
1、溫度測量范圍：－55℃～125℃；    溫度測量精度：±0.5℃；    溫度分辨率 0.1℃；
   溫度測量范圍：－55℃～500℃；（定制）   溫度測量精度：±0.8℃；    溫度分辨率 1.0℃；
   溫度測量范圍：  0℃～1100℃；（定制）   溫度測量精度：±2.5℃；    溫度分辨率 1.0℃；
2、濕度測量范圍：10%RH～99%RH；濕度測量精度：±5%RH；      濕度分辨率：1% RH；
3、儀表供電電源：AC220V（可定制為 AC,DC 輸入）；
4、儀表功耗：≤2W；
5、輸出方式：兩路有源輸出，每路觸點標準容量 5A，最大 10A(阻性負載)；
6、傳感器：數字式溫濕度傳感器(可選 SHT 系列傳感器)。
7、體積：48*48*78mm  （可根據用戶定制）
8、安裝方式：面板式或嵌入式：在安裝面板上開 45*45mm 孔。（可根據用戶定制）

三、 溫濕度自動控制原則（以加熱、加濕為例）
1、加熱開啟條件：溫度實測值＜溫度下限設定值；
2、加熱關閉條件：溫度實測值＞溫度上限設定值；
當檢測到的溫度小于溫度下限設定值（如：23.6℃）后，加熱輸出端將輸出220v 電壓，加熱器開始工作，同時加熱指示燈點亮；當溫度上升到溫度上限設定值（如：25.8℃）后，加熱輸出端關閉輸出，加熱器停止工作，依次輪詢，讓溫度控制在所需要的范圍內。
3、加濕開啟條件：濕度實測值＜濕度下限設定值；
4、加濕關閉條件：濕度實測值＞濕度上限設定值；
當檢測到的濕度小于濕度下限設定值（如 70%），加濕輸出端輸出 220v 電壓，加濕機開始工作，同時加濕指示燈點亮，當濕度上升到濕度上限設定值（如 85%）后，加濕輸出端關閉輸出，加濕機停止工作，依次輪詢，讓濕度控制在所需要的范圍內。
[注]：自動控制狀態下，由于濕度或溫度在控制的臨界點可能會抖動，特加入了設備開啟/關閉延時功能，也就是溫度或濕度當達到控制要求時，并不是立即啟動加熱或加濕設備，而是延時一段時間等采集到的數據穩定后，才發出開啟/關閉命令，這樣可減少加熱器或加濕機的頻繁動作，延長設備壽命。
四、 產品功能
通電后儀器自檢，此時數碼管顯示 888 ，指示燈逐個點亮，約 2 秒種后系系統進入正常濕度檢測及自動控制狀態。
（1）溫濕度顯示
儀表上排數碼管顯示實時溫度，下排數碼管顯示實時濕度值。
（2）故障指示
當溫濕度探頭斷線或者接觸不良，或溫濕度探頭故障，數碼管顯示框會顯示 --- ，當溫度或濕度傳感器回復正常后，將恢復到正常顯示。
【注】：當溫度傳感器故障時，溫度的自動控制將不起作用，并延時 60 秒后自動關閉正在工作的設備。
（3）手動控制
當設置為手動控制時，手動指示燈亮。
A、按“△”鍵手動開啟加熱設備，同時加熱指示燈亮；再次按鍵將關閉加熱設備，同時溫度輸出指示燈滅。
B、按“▽”鍵手動開啟加濕設備，同時加濕指示燈亮；再次按鍵將關閉加濕設備，同時濕度輸出指示燈滅

『注』：儀表通電后默認為自動控制，自動控制狀態下不能手動開啟加熱或加濕設備。
（4）自動控制
自動控制用戶可設定為：1，加熱加濕型，2，加熱除濕型；3，降溫加濕型；4，降溫除濕型，【詳見參數設置】
（5）完善的報警功能
客戶可根據需要進入系統設置狀態，配置為超溫報警，低溫報警，超濕報警，低濕報警其中之一。例如，當配置成超溫報警時，當高于溫度上限設定值 1℃后，儀表內蜂鳴器將會蜂鳴報警，提示用戶溫度超出了設定范圍，此時按任意鍵將停止報警，當溫度恢復到正常返回后，蜂鳴器也會自動停止報警。
