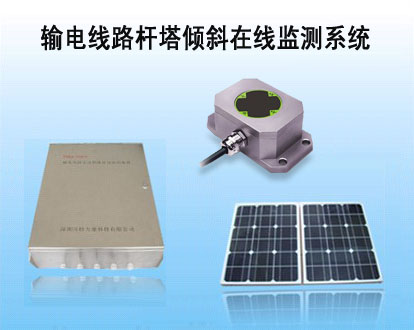

電力鐵塔傾斜監測系統

一、概述

電力鐵塔傾斜監測系統，用于對輸電線路特殊地段的桿塔傾斜狀況及外部環境參數的在線監測。通過對桿塔橫向傾斜、縱向傾斜等數據的在線監測，結合線路設計參數給出桿塔傾斜的預警信息，為線路運行和設計部門提供實際依據，通過預警，使運行部門及時掌握桿塔安全運行情況，減少因桿塔傾斜而引發的事故;協助運行部門查找桿塔故障點，并對故障類型進行判斷。桿塔傾斜傳感器將采集到的桿塔橫向傾斜、縱向傾斜、復合傾斜等數據通過3G/GPRS/EDGE/CDMA1X發送到監測中心，監測中心對橫向傾斜、縱向傾斜等狀態參數進行數據存儲、顯示、統計報表并結合桿塔自身設計參數進行分析，完成桿塔傾斜的多參數預警功能。

二、電力鐵塔傾斜監測系統的主要功能

1、具有對桿塔傾斜狀態的實時監測。

2、利用運營商已有的3G/GPRS/EDGE/CDMA1X網絡構建遠程數據傳輸通道，實現輸電線路在線監測系統監控中心可以實時監測遠端現場的數據。

3、前置機子系統模塊可以有效的連接現場系統，獲得數據并實現數據存儲/轉發到輸電線路在線監測系統。

4、數據采集前端為擴展工業級產品，適用于各種惡劣的氣候環境。

5、系統采用了多層屏蔽技術建造，機殼及傳感器外殼采用防磁金屬材料，有效屏蔽電磁干擾。數據傳輸線纜采用3層屏蔽室外線纜，各種接頭采用金屬航空頭，屏蔽、防水、防塵、連接可靠。極強的抗干擾、抗雷擊、確保系統運行穩定可靠。

6、防雷及防線路閃絡設計，機殼經過桿塔與大地連接，各種傳感器全部采用防雷器件。

7、系統采用低功耗設計，動態調整設備功耗達到節電要求。

8、采用系統接地抗干擾設計，數據采集信號雙端差分輸入，模擬信號及數字信號全部采用嚴格的工業過程優化控制技術，可確保數據采集的準確和可靠。

三、電力鐵塔傾斜監測系統的主要技術參數

名稱	技術指標
工作電壓	DC12V
功率	6W（瞬間最大:30W）
通信方式	3G/GPRS/EDGE/CDMA1X
傾斜探測器	1、 高抗振>20000g，0.5ms，3次/軸 2、 IP 68防護等級  3、 高分辨率0.001°  4、 寬溫工作-40～+85℃ 5、 線路垂直方向角度范圍：-90°~90°，線路方向角度范圍：-90°~90°； 6、 可靠性：平均無故障連續工作時間大于6300h，年故障次數不大于2次。 7、 功能要求： 8、 具有數據采集、測量和通信功能，通過通信網絡將測量結果傳輸到后端綜合分析軟件系統； 9、 加電自啟動功能； 10、 具有在線自診斷功能；
