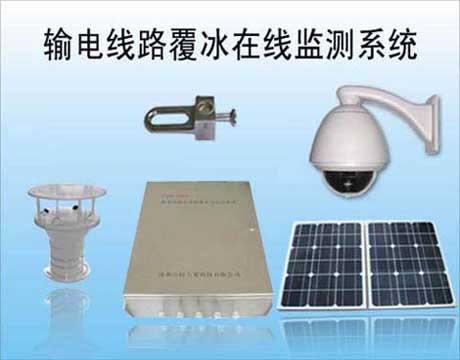

輸電線路覆冰在線監測系統

一、概述

輸電線路覆冰是溫度、濕度、風速、風向等諸多因素共同影響的結果，并通過導線舞動、導線懸垂改變、相間安全距離減小、對連接點處產生剪切力和拉力、不平衡張力對桿塔及導線產生拉拽和振動等現象影響線路的安全。輸電線路覆冰在線監測系統，采用準確的監測分析方法和實用的數學模型，對輸電線路覆冰狀態進行實時監測，能夠對在惡劣大氣環境中運行的高壓輸電線路及變電站絕緣子的覆冰（雪）情況進行在線監測。系統通過無線接力、3G/GPRS/EDGE/CDMA1X網絡對數據進行傳輸，專家分析系統綜合溫度、濕度、風速、風向、氣壓、拉力、傾角等參數，判斷絕緣子的運行狀況是否安全，有無發生冰閃的可能，并結合現場圖像可直觀的看到線路覆冰（雪）程度，再附以風速及定位系統發回的桿塔位移量，可推測出該段輸電線路發生“鞭擊現象”的可能性，對存在不安全因素的輸電線路及時進行多種方式報警，指導檢修和清掃。并對其覆冰（雪）的發展趨勢加以分析，為決策指揮提供依據。

二、輸電線路覆冰在線監測系統的主要功能

1、 具有對導地線覆冰狀態的實時監測和組態顯示。

2、 利用運營商已有的3G/GPRS/EDGE/CDMA1X網絡構建遠程數據傳輸通道，實現輸電線路在線監測系統監控中心可以實時監測遠端現場的數據。

3、 前置機子系統模塊可以有效的連接現場系統，獲得數據并實現數據存儲/轉發到輸電線路在線監測系統。

4、 數據采集前端為擴展工業級產品，適用于各種惡劣的氣候環境。

5、 實時數據監測結合可視視頻畫面，清楚的了解現場的覆冰狀況。

6、 系統采用了多層屏蔽技術建造，機殼及傳感器外殼采用防磁金屬材料，有效屏蔽電磁干擾。數據傳輸線纜采用3層屏蔽室外線纜，各種接頭采用金屬航空頭，屏蔽、防水、防塵、連接可靠。極強的抗干擾、抗雷擊、確保系統運行穩定可靠。

7、 防雷及防線路閃絡設計，機殼經過桿塔與大地連接，各種傳感器全部采用防雷器件。

8、 系統采用低功耗設計，動態調整設備功耗達到節電要求。

9、 采用系統接地抗干擾設計，數據采集信號雙端差分輸入，模擬信號及數字信號全部采用嚴格的工業過程優化控制技術，可確保數據采集的準確和可靠。

三、輸電線路覆冰在線監測系統的主要技術參數

名稱	技術指標
工作電壓	DC12V
功率	6W（瞬間最大:30W）
通信方式	3G/GPRS/EDGE/CDMA1X
量程	7~50t
測量范圍	5％～100％FS（線性工作區間）
準確度級別	0.5%
導線張力技術指標	分度數n≥1000 回零誤差（％FS）：±0.25 示值誤差（％FS）：±0.50 重復性（％FS）：±0.50 滯后（％FS）：±0.15（根據用戶需要給出） 長期穩定性（％FS）：±0.50 線性度≤5.0％
