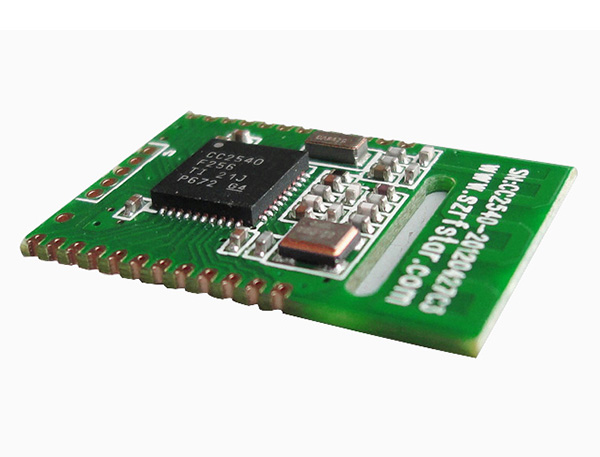

為方便低功耗藍牙(BLE)應用技術在各個行業產品中的移植和使用，信馳達科技特別研發了RF-CC2540TA1低功耗藍牙透傳模塊。客戶的現有產品或者方案配合此透傳模塊，能方便地和iPhone 4S等移動設備(需支持藍牙4.0)相互通訊。實現一些智能化控制和管理。
RF-CC2540TA1模塊采用TI的CC2540作為核心處理器。客戶CPU通過串口和模塊相連。模塊啟動后會自動廣播，已打開特定APP的手機會對其進行掃描和對接，成功之后便可以通過通用串口和移動設備進行雙向通訊，用戶可以通過不同通道，按照四種包長度(5，10，15，20bytes)來讀寫透傳模塊，具體含義由上層應用程序自行定義。移動設備可以通過APP對模塊進行寫操作，寫入的數據將通過串口發送給客戶的MCU。模塊收到來自客戶MCU串口的數據包后，將自動轉發給移動設備。
l 性能特點：
1. 使用方便快捷，無需任何藍牙協議棧應用經驗。
2. 用戶接口使用通用串口設計，雙向讀取，操作簡單。
3. 多尺寸通道緩存設計，數據包最小化處理，把通訊效率提高到極致。
4. 極低功耗的待機模式，CC2540芯片官方數據睡眠電流0.4uA，模塊實測功耗如下：
|
事件 |
平均電流
(積分計算*1) |
平均電流
(電表測量*2) |
持續時間 |
測試條件/備注 |
|
模塊睡眠功耗 |
0.35uA |
0.3-0.4uA |
－ |
EN懸空 |
|
廣播 |
202uA |
0.14～0.54mA |
3.85ms |
廣播周期250ms |
|
連接事件 |
243uA |
0.41 mA |
2.25ms |
連接周期100ms |
|
單次BLE
數據接收事件 |
332uA |
0.65 mA |
3.0ms |
(20bytes,10次/秒) |
|
模塊接收數據并串口發送 |
497uA |
2.68mA |
5.1ms |
(20bytes,10次/秒) |
|
單次BLE
數據發送事件 |
342uA |
0.69mA |
3.2ms |
(20bytes,10次/秒) |
*1注：官方測試方式：在電源回路上串一個10Ω的電阻，使用示波器截取壓降波形，進行積分計算；
*2注：萬用表測試方式：用萬用表uA或mA檔串在電池與模塊之間查看顯示值。
測試電壓為3.07V。
以上數據為信馳達模塊RF-CC2540TA1抽樣實測數據，僅供參考。
l 接線示意圖
|
