VT-CC1101HPA-433M 無線模塊采用TI chipcon高性能無線芯片CC1101開發。是一種低成本、高度集成的UHF收發器，專為遠距離無線應用而設計。
我們將提供完整硬件、軟件參考方案，縮短產品研發周期，為您節省成本投入。
0B產品特征
l 輸出功率可達30dBm，可靠傳輸距離可達1200m以上
l 433MHz無線收發器，可訂制315M/868M/915M等其它載頻
l 支持 FSK, GFSK, ASK/OOK 以及MSK調制方式
l 可編程配置傳輸數率1.2k - 500 kbps
l 內置前向糾錯 FEC，靈敏度高
l 點對點，點對多點，靈活通信方式
l RSSI輸出和載波偵聽指示

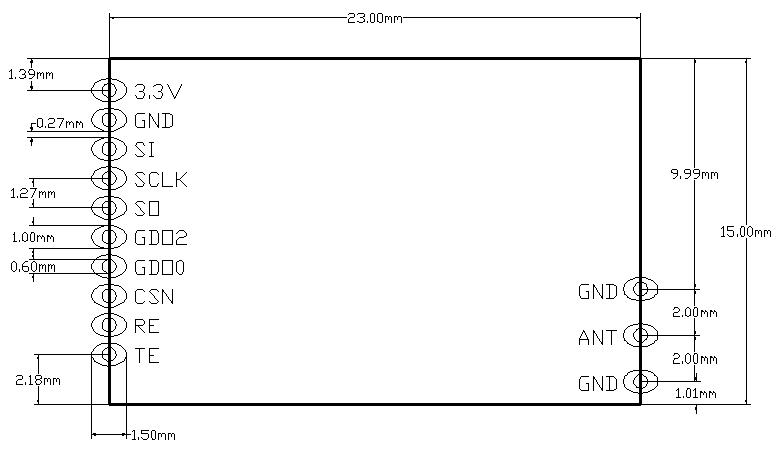

l SMD元件26.0*17.0*2.4 mm，體積小
l 使用廉價的微控制器可得高性能RF系統
l SPI接口
1B應用范圍
l 物流跟蹤、倉庫巡檢、電子標簽等
l 替代232、485進行無線數據通信
l 工業儀器儀表無線數據采集和控制
l AMR（水、電、煤氣）三表自動抄表
l 建筑物與住宅（智能家居）控制
l 電子消費類產品無線遙控
l 無線報警與安全系統
l 無線傳感器網絡
2B技術參數
|
技術指標 |
參數 |
備注 |
|
工作電壓 |
直流3.0－3.6V |
功放VDS 3 - 9V |
|
工作頻率 |
433MHz |
可編程配制+-5MHz |
|
頻率誤差 |
+-10KHz |
|
|
調制方式 |
FSK/GFSK/ASK/OOK/MSK |
可編程配制 |
|
輸出功率 |
22-30dBm |
|
|
接收靈敏度 |
-112dBm |
2.4 Kbps |
|
飽和度 |
-15dBm |
|
|
接收電流 |
<20mA |
2.4 Kbps |
|
發射電流 |
90-250mA |
與輸出功率有關 |
|
待機電流 |
2uA |
|
|
傳輸速率 |
1.2－500Kbps |
可編程配制 |
|
數據接口 |
SPI接口 |
|
|
通訊距離 |
1200m |
2.4Kbps可視距離 |
|
天線阻抗 |
50ohm |
|
|
存貯溫度 |
-50 － 150°C |
|
|
工作溫度 |
-40 － 85 °C |
|
|
外形尺寸 |
26.0*17.0*2.4 mm |
| |
