■ 產品概述 General

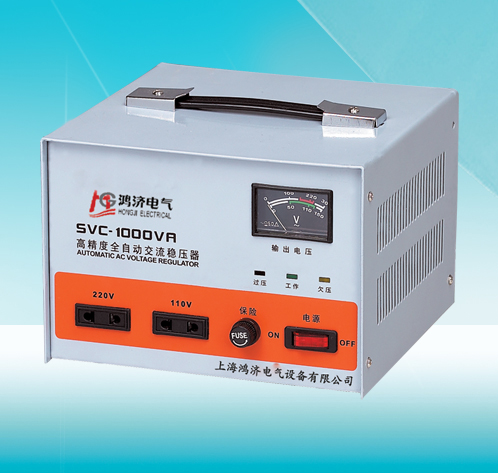

SVC(TND)系列單相全自動交流穩壓器是由接觸調壓器，取樣控制電路和伺服電機等所組成。當電網電壓不穩或負載變化時，取樣控制電路實行取樣，發出信號驅使伺服電機按所需方向轉動，調整調壓器碳刷的位置，使輸出電壓調整到額定值并達到穩定狀態。本穩壓器體積小、重量輕、效率高、性能穩定可靠、可長期連續等特點，根據用戶需要，可設欠壓、延時等保護功能�？蓮V泛用于任何用電場所，是一種理想的穩壓電源。
SVC(TNS)系列三相高精度全自動交流穩壓器是單相系列高精度全自動交流穩壓器的組合.電網輸入為三相四線制,星形(Y形)接法,輸出亦為三相四線制,由三只電流表分別指示各相的輸出電流,由一只轉換開關及一只電壓表換檔監測各組相線電壓。
■ 使用范圍 Application
該系列穩壓器適用于計算機、測試設備、照明系統、通訊系統、醫療設備、工業自動化設備、音響設備、復印件、空調等。
■ 技術參數 Technical Index
|
輸入電壓 (V) |
單相：140～260V 5KVA以上160～250V 三相：280～430V |
|
輸出電壓(V) |
單相：220V±3% 110V±3% 三相：380V±3% |
|
相 數 |
單相 三相 |
|
頻 率 |
50/60HZ |
|
調整時間 |
＞15V/秒 |
|
最大額定(KVA) |
1.5 |
3 |
4.5 |
6 |
9 |
15 |
20 |
30 |
50 |
|
輸出電流(A) |
2 |
4 |
6 |
8 |
12 |
20 |
28 |
40 |
68 |
|
過壓保護 |
245±5V |
|
延 時 |
短延時5±2秒 |
|
環境溫度 |
-5～+40℃ |
|
溫 升 |
＜60℃(滿負荷條件下) |
|
相對濕度 |
＜90% |
|
波形失真 |
無附加波形失真 |
|
效 率 |
＞95% |
|
耐 壓 |
符合頒布標準 |
■規格型號 Specifications and Mode
|
型號規格 |
輸入電壓 (V) |
輸出電壓(V) |
輸出精度 |
產品尺寸(cm) |
裝箱數 |
|
TNS-6KVA |
280V-450V |
380V |
±3% |
39×31.5×77 |
1 |
|
TNS-9KVA |
43.5×36×77 |
1 |
|
TNS-15KVA |
48×36×70 |
1 |
|
TNS-20KVA |
51.5×40.5×85 |
1 |
|
TNS-30KVA |
59×46×109 |
1 |
|
TNS-40KVA |
64.5×52.5×109 |
1 |
|
TNS-45KVA |
64.5×52.5×109 |
1 |
|
TNS-50KVA |
64.5×52.5×109 |
1 |
|
TNS-60KVA |
64.5×52.5×109 |
1 |
|
TNS-75KVA |
67×56.5×130 |
1 |
|
TNS-100KVA |
67×56.5×130 |
1 |
|
型號規格 |
輸入電壓 (V) |
輸出電壓(V) |
輸出精度 |
產品尺寸(cm) |
裝箱數 |
|
TND-0.5KVA |
176V-264V |
220V |
±3% |
17×19×13 |
1 |
|
TND-1 KVA |
20×22×16 |
1 |
|
TND-1.5KVA |
20×22×16 |
1 |
|
TND-2KVA |
26×24×19 |
1 |
|
TND-3KVA |
29×22×24 |
1 |
|
TND-5KVA |
50×25×21 |
1 |
|
TND-8KVA |
57×27×24 |
1 |
|
TND-10KVA |
57×27×24(臺) |
1 |
|
TND-15KVA |
65×40×33 |
1 |
|
TND-20KVA |
68×58×35 |
1 |
|
TND-30KVA |
102×53×43 |
1 |
|
TND-45KVA |
129×79×43 |
1 |
|
TND-45KVA |
129×79×43 |
1 |
■使用環境 Working condition
1,不要使用過高的負載；
2,請使用足夠的電線；
3,請小心連接好輸入電壓和儀器設備的輸出；
4,儀器設備與穩壓器的輸出電壓要統一；
5,請選擇好輸入電壓開關與電源電壓一樣；
6,如果保險絲燒壞，請核對負載設備；
7,要用同一定額的保險絲，不能使用非額定保險絲或電線；
8,安裝在干燥通風的地方； |
