在信息化、智能化、自動化高速發展的時代，具有低成本、低功耗、高度靈活性、擴展性強等特點的工業無線網絡，已經成為繼現場總線技術后的有一個研究熱點。WiMi-net推出的無線通信客戶端將帶給您一個全新的無線通信體驗。

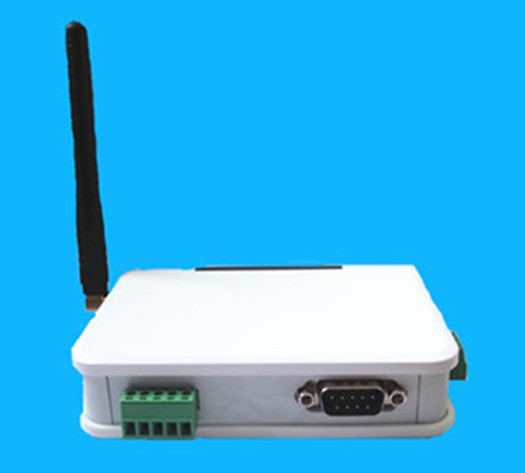

（一）無線串口服務器XN-139B指示系統健全
|
指示燈及狀態 |
綠燈 |
紅燈 |
|
電源/配置模式 |
接入電源 |
進入配置模式 |
|
無線聯網指示 |
無線網絡連接順暢 |
無線網絡故障 |
|
無線收發指示 |
無線接收 |
無線發送 |
|
無線網絡信號強度指示 |
無線信號強 |
無線信號弱 |
（二）無線串口服務器XN-139B 支持中繼轉換
當無線通信距離不夠，不能聯網時，內置的蜂鳴器會發出聲音，這時可以撥入中繼模式。
ON：中繼模式，可以給其他節點中轉數據，擴大通訊范圍
OFF：從站模式，只能收發本節點的數據，無中繼功能
（三）一鍵配置功能
長按5秒，將該節點切換到無線配置模式，可以通過無線基站進行遠程配置、修改無線通信客戶端節點的工作參數
(1) 串口波特率：2.4K/4.8K/9.6K/14.4K/38.4K/57.6K/115.2K bps
(2) 串口校驗位：奇校驗，偶校驗，無校驗
(3) 串口數據位：5、6、7、8位
(4) 串口停止位：1/1.5/2位
(5) 本站點號碼：1-255
(6) 無線傳輸速率：38.4K/100K/250K/500K bps
(7) 無線覆蓋半徑：較大覆蓋半徑，中等覆蓋半徑，較小覆蓋半徑
(8) RS485工作模式：全雙工模式(RS422)，半雙工模式(RS485)
（四） RS232串口技術指標
- ESD等級：+/-15KV ESD保護
- 支持速率：1200/2400/4800/9600/14.4kbps/19.2kbps/38.4kbps/57.6kbps/115.2kbps
- 數據格式：5/6/7/8【增強型串口】
- 起始位：1
- 停止位：1/2 【增強型串口】
- 校驗位：Odd/Even/Space/Mark/Disable 【增強型串口】
- 信號線：DCD(1), RXD(2),TXD(3), DTR(4),GND(5),DSR(6), RTS(7),CTS(8)
- 接口形式：DB9 Male（公針接頭）
（五）RS485串口技術指標
- 全雙工模式：T+(1),T-(2),GND(5:可選)
- 半雙工模式：T+(1),T-(2),R+(3),R-(4),GND(5:可選)
- ESD等級：+/-15KV ESD保護
- 支持速率：1200/2400/4800/9600/14.4kbps/19.2kbps/38.4kbps/57.6kbps/115.2kbps
- 數據格式：8【增強型串口】
- 起始位：1
- 停止位：1 【增強型串口】
- 校驗位：無【增強型串口】
（六）應用領域廣泛
► 樓宇無線溫控系統； ► 水電氣三表無線集抄；
► 遠程無線POS打印系統； ► 餐飲行業的無線點菜系統；
► 一氧化碳等有毒氣體遠程無線監控系統； ► 分布式工業數據無線采集系統；
► 石油采集現場監控系統； ► 遠程無線路燈監控系統。
► 智能交通 |
