規格 |
備注 |
|
產品型號 |

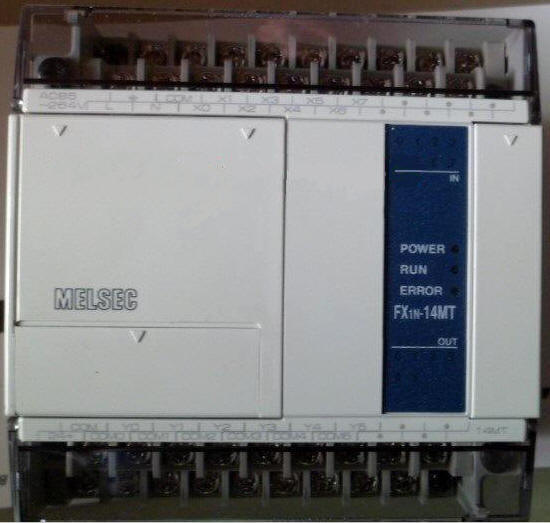

FX1N-14MT-001 |
|
I/O配置 |
輸入8點(漏型)，輸出6點(晶體管型) |
可擴展I/O點 |
|
供電電壓范圍 |
AC100V~AC240V |
|
尺寸 |
90mmx75mmx90mm |
寬x厚x高 |
|
運轉處理時間 |
基本指令：0.55至0.7μs
應用指令：3.7至幾百μs |
|
編程語言 |
邏輯梯形圖和指令清單 |
使用步進梯形圖能生成SFC類型程序 |
|
程序容量 |
內置8K步EEPROM |
|
指令數目 |
基本順序指令：27
步進梯形指令：2
應用指令：89 |
最大可用177條應用指令，包括所有的變化 |
|
輔助繼電器
（M線圈） |
一般 |
384點 |
M0至M383 |
|
保持 |
1152點 |
M384至M1535 |
|
特殊 |
256點 |
M8000至M8255 |
|
狀態繼電器
（S線圈） |
一般 |
1000點 |
S0至S999 |
|
初始 |
10點（子系統） |
S0至S9 |
|
定時器（T） |
100毫秒 |
范圍：0至3276.7秒200點 |
T0至T199 |
|
10毫秒 |
范圍：0至327.67秒46點 |
T200至T245 |
|
1毫秒（保持） |
范圍：0.001至32.767秒4點 |
T246至T249 |
|
100毫秒（保持） |
范圍：0至3276.7秒6點 |
T250至T255 |
|
計數器（C） |
一般 |
范圍：0至32767數16點 |
C0至C15
類型：16位上計數器 |
|
保持 |
184點 |
C16至C199
類型：16位上計數器 |
|
一般 |
范圍:1至32767數20點 |
C200至C199
類型：32位雙向計數器 |
|
保持 |
15點 |
C220至C234
類型：32位雙向計數器 |
|
高速計數器
（C） |
單相 |
范圍：-2147483648至+2147483647數
選擇多達4個單相計數器，組合計數頻率不大于
5KHz。
或選擇一個雙相或A/B相計數器，組合計數頻率不大
于2KHz。注意所有的計數器都保持。 |
C235至C238 4點 |
|
單相c/w起始
停止輸入 |
C241、C242和C244
3點 |
|
雙相 |
C246、C247和C249 3點 |
|
A/B相 |
C251、C252和C254 3點 |
|
數據寄存器
（D） |
一般 |
128點 |
D0至D127
類型：32位元件的16位數據存儲寄存器 |
|
保持 |
7872點 |
D128至D7999
類型：32位元件的16位數據存儲寄存器 |
|
文件 |
7000點 |
D1000至D7999通過3塊500程式步的參數設置
類型：16位數據存儲寄存器 |
|
外部調節 |
范圍：0至255 2點 |
數據從外部設置電位器移到寄存器D8030和8031 |
|
特殊 |
256點（包含D8013、D8030和D8031） |
從D8000至D8255
類型：16位數據存儲寄存器 |
|
變址 |
16點 |
V和Z 類型：16位數據存儲寄存器 |
|
指標
（P） |
用于CALL |
128點 |
P0至P127 |
|
|
用于中斷 |
6點 |
100*至130* （上升觸發*=1，下降觸發*=0） |
|
嵌套層次 |
用于MC和MRC時8點 |
N0至N7 |
|
常數 |
十進位K |
16位：-32768至+32768
32位：-2147483648至+2147483647 |
|
十六進位H |
16位：0000至FFFF
32位：00000000至FFFFFFFF |
