一、概述

二、適用范圍

1.環境溫度：-25℃-+55℃；

2.海拔高度：小于2000m，2000m以上需降低容量；

3.工作環境：無導電塵埃，無腐蝕性氣體，通風良好。

4.控制電機功率：15-280KW;

5.控制電壓：380V;

6.控制水泵臺數：1-5臺。

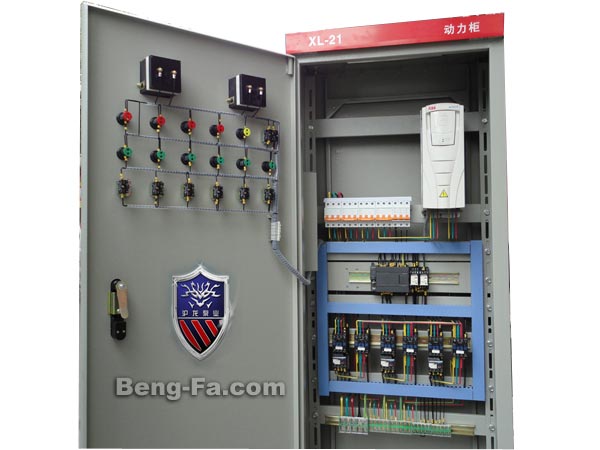

軟啟動控制柜對于各種場合，如生活給排水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放、恒壓供水、空壓機、風機水泵都有相應的專用型號規格。控制電機功率范圍15～280KW。



三、結構特點

1、選用國際品牌軟啟動器、可編程序控制器、低壓電器及傳感裝置;

2、平穩加速起動，自動旁路輸出，平穩減速停止(消除水錘)。

3、自動狀態下，水泵電機均由軟啟動器實現啟動，對電網和管網無沖擊，大大延長水泵，電機、管道系統控制設備的電氣等使用壽命;

 4、具備多種故障顯示及備查記錄、完善的久壓、過壓、過流、過載、短路。缺相、水源缺水、自動保護停機等保護功能、使用安全、維護簡便;

5、啟動過程連續，無觸點切換，可輪換啟動多臺水泵;

6、控制程序化：可按用戶需要實現多種控制方式，假如：液位控制、壓力控制、溫度控制、時間控制、空調水泵循環控制、潛水泵控制、消防控制等。

7、可根據不同的負載設定起動時間和停止時間。

8、起動電壓可根據不同的負載在30%-70%Ue(Ue為額定電壓)范圍內連續可調。限制起動時間內的電壓降，并降低電流峰值。

9、限制起動轉矩以保護傳動機械。

10、具有節能運行模式，設備負載減輕時系統會自動降低電壓進入節能運行模式。

11、本系統具有雙重二級保護功能，在一級保護失效或軟起器出現斷相等故障時，由二次保護直接切斷系統電源，避免事故進一步擴大。

12、現場總線接口，可實現遠程操作與控制。

13、本產品功能更完善，控制更靈活，可實現軟起動、限流起動、軟停機、自動旁路運行、一拖三功能。



1.控制模式

(1)一用一備：控制1#、2#兩臺水泵，自動時，可工作于“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“手動”起動時用面板操作按鈕控制。如用戶要求增加“”兩用模式(即兩臺泵可同時用，)請訂貨時詳細說明。

  (2) 二用一備：控制1#、2#、3#備三臺水泵，可工作于“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵水泵自動投入工作。“手動”啟動時，用面板操作鈕控制。若是關掉一臺主泵，即變為“一用一備”如果用戶要求增加“三用”工作模式(三臺泵可同時用)，請訂貨詳細說明;

  (3)三用一備：控制1#、2#、3#、4#四臺水泵，可工作于“1#、2#、3#主4#備”或“2#、3#、4#主1#備”或“1#、2#、4#主3#備”或“1#、3#、4#主2#備”四種狀態，當主泵發生故障時，備用泵將自動投入工作。“手動”啟動時，用面板操作。按鈕控制，若是關掉一臺主泵，即變為“兩用一備”，若關掉兩臺主泵，即變為“一用一備”。如果用戶要求增加“四用”工作模式(即四主泵同時使用)，請訂貨詳細說明。

2.控制方式

  (1)“Y”液位控制：該型控制柜配key浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止;

  (2)“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制柜應有范圍極廣;

  (3)“T”溫度控制：該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。應用于恒溫，交換機組系統等;

  (4)“S”時間控制：該型控制柜內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等;

3.智能啟動器特征

(1)軟啟動器可解決水泵電機啟動時管理內液流沖擊所產生的系統水錘現象，避免了管道、閥門及其它附件因其而受損，節省維護費用;

 (2)因啟動電流過大會使電網電壓產生壓降，從而造成對電網中其它負載設備的損害，軟起動器可完全解決這個問題，它能降低配電容量，可使電纜的面積及電氣元件的規格相應減小、降低設備的總投資額;

  (3)設備空載或輕載時，軟啟動器能自動地調節輸出電壓減小耗用電流，提高電機的功率因數，從達到節能的目的;

  (4)軟啟動器可以自動調節，使相電流平衡，減小電動機發熱，延長電機的使用壽命。



四、訂貨須知

1.產品的功能、型號、功率及數量

2.產品的電子元器件品牌要求

3.設計圖紙及其他特殊要求

4.用戶在訂購產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，傳真，開戶行，帳號及代表人
