NADXZ變電站電氣設備交流耐壓諧振裝置

產品別名

變電站串聯諧振耐壓試驗、交流變頻串聯諧振耐壓試驗、串聯諧振耐壓試驗裝置、變頻諧振耐壓試驗裝置、串聯諧振交流耐壓試驗電抗器、變頻串聯諧振耐壓試驗的優點、串聯諧振耐壓試驗接線原理、交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、耐壓諧振裝置、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備

功能應用

NADXZ系列變電站電氣設備交流耐壓諧振裝置，主要針對耐壓裝置110kV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。變電站變頻串聯諧振試驗裝置既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

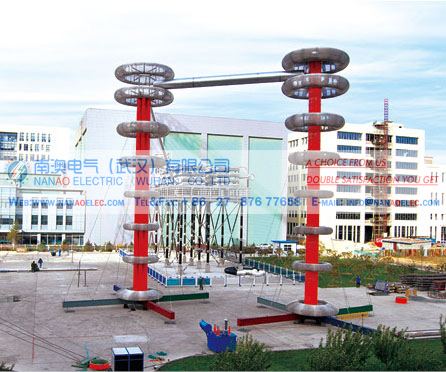

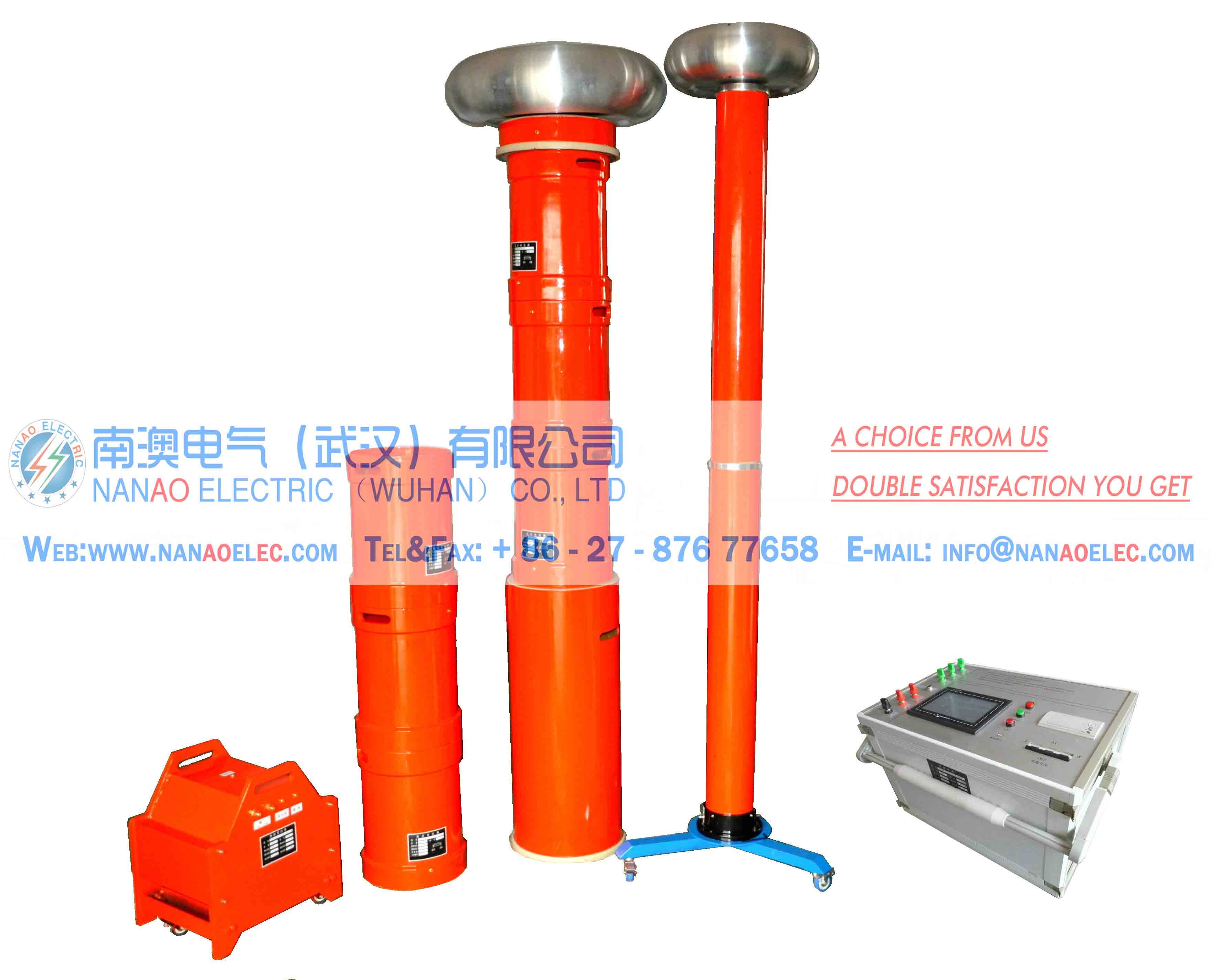

變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。

設備特點

1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。

2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電。

3、可靈活配置設備，根據需要選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。

主要參數

輸出頻率：20～300Hz（可定制）

工作時間：滿功率連續工作時間60min。

品質因素：30～90

不穩定度：＜0.05%

工作電源：220V±15%/50Hz±5%

頻率調節靈敏度：0.1Hz

最大試驗容量：400kVA及其以下。（可定制）

諧振電壓波形：純正弦波，波形畸變率≤1.0%。

額度輸出電壓：0～220kV(AC有效值)及其以下。
