在我國，隨著工業化、城市化進程的不斷推進，人流、物流、信息流等地高度集聚。囚犯押運車作為法院、檢察院、公安、司法等部門所配備專用車輛，在辦案和審判工作中起著重要的作用，在囚車押送犯人過程中，存在著囚犯脫逃和共犯攔截囚車的極大風險，為防止這些意外事件的發生，法警必須能夠監控關押車廂內的動態影像及語音信息，指揮監控中心必須能夠實時掌控囚車的行車路線蹤跡。通過在囚車里安裝監控系統，警務人員可以在車廂前面的監視器上清晰地觀察到車廂后面囚犯的每個細小動作，在囚犯有任何不良行為時即可采取預防措施，同時安裝在囚犯乘坐車廂里的攝像頭對囚犯還能起到很強的震懾作用，防止囚犯逃跑、自殺、自殘、暴動、騷亂，保證囚犯運輸過程的安全。系統還能夠將車廂內的圖像及語音信息通過GPRS/CDMA/3G網絡無線傳輸方式發送到指揮監控中心，指揮監控中心能夠在較大的區域范圍對囚車的位置、狀態等動態信息進行即時監控、錄像，及時處理車輛行駛過程中遇到的問題。這樣既有效的保證了囚車在行駛過程中的安全，又為發生囚犯脫逃和共犯攔截囚車等事件之后的追查提供強有力的依據。
另外在車上安裝車載DVR對車內車外進行錄像備份，通過記錄押運囚犯的全過程，還可以規范執法人員的執法水平，提高押運過程的安全性，同時錄像資料還可以作為事后調查研究的證據。
在通常情況下，由于囚犯押運車在較廣闊的范圍內移動，并且與指揮調度中心的距離較遠，難以架設線纜，無法利用傳統的有線連接方式進行通信。目前通信車采用的移動衛星通訊系統進行通信造價異常昂貴。每套衛星通信系統的成本為50-100萬元左右。如果架設基于微波擴頻通信技術的專用無線網絡，需要建立多個中心基站進行覆蓋，由于城市范圍廣闊，微波擴頻通信設備價格昂貴，網絡鋪設成本也將很高，同時，施工周期長，而且因為樹木和高樓大廈等物理因素的障礙阻擋而影響數據傳輸。
傳統的視頻監控系統受技術發展的局限，只能進行現場監視，簡單的報警信息傳輸，不能遠距離傳輸視頻信號，對于前端具體狀況的了解、事件的確認是非常困難的，無形中降低了系統的穩定性和安全性，而對于城建、銀行、電信、電力這樣具有大量無人值守點的行業以及移動車輛、船只、不能布線現場來說，無線化、遠程、實時的監控是行業監控安全運作必備的前提條件。
如何將遠程的監視、遙控、防盜、消防和報警聯網系統、監控無線化有機的結合起來，做到既可以基于無線、有線網絡進行遠程的監視、遙控和圖像的傳輸，又具備通常聯網報警網絡的功能，并且投入費用合理，能夠更加有效地確保系統運行穩定，將安全防范技術提高到一個新的水平。網絡化、無線化、遠程監控是當前監控行業發展的主要方向。
針對行業性應用的特點，我們提供高效可行的無線視頻系統解決方案，充分采用最新的計算機、通訊、視頻處理等方面的技術，通過寬帶網絡或無線網絡實現聯網遠程情況處理及遠程圖像監控。
GPRS/CDMA/3G車載一體化系統，根據車輛監視系統的實際需求特別開發的，完全適用于突發性事件或其它特殊情況的現場處理和控制�，F場情況需要實時而迅速地傳回監控指揮中心，而事發地點又通常具有不確定性，車載實時監控系統發揮出強勁的技術優勢和靈活反應能力，通過GPRS/CDMA/3G無線視頻技術將現場情況及時傳回指揮中心，便于遠程指揮和調度，降低危險性，極大地縮短反應時間，增強戰斗力。車載一體化系統采用廣角攝像單元，可以環顧車體周圍120度現場情況，可選配遠距離探照燈，可應對深夜環境下的工作。管理中心可連接中心管理服務平臺實時調度管理各個車輛，統一指揮。
新一代移動視頻監控系統的移動特性是利用GPRS/CDMA/3G無線通信技術進行視頻數據的無線網絡傳輸的新型系統。它采用了先進的視頻壓縮算法H.264、流媒體視頻數據壓縮技術無線傳輸網絡解決方案，整合了GPRS/CDMA/3G數據通訊功能和數字視頻編碼功能為一體化的便捷式的產品。它把攝像機圖像經過視頻壓縮編碼模塊壓縮，通過智能無線通訊終端發射到無線網絡，實現視頻數據的交互、發送/接收、加解密、加解碼，鏈路的控制維護等功能。根據應用，把實時動態圖像傳到距離用戶最近的聯通通信網絡�？梢酝ㄟ^Internet從系統中控端得到實時圖像信息。該系統整合了GPRS/CDMA/3G網絡和Internet網絡的優勢，在空間和距離上產生突破性拓展。
1、系統需求分析
（1） 在特種車上設置1--4臺攝像機和1臺LZ8713C無線視頻終端，攝像機的模擬視頻信號經無線網絡視頻終端壓縮編碼轉換成數字信號并經無線網絡傳至視頻服務中心平臺;監控中心人員可以通過手動切換視頻，了解押運車車內車外的實時情況，對突發事情進行處理和調度；
（2） 車上人員通過車載監視器實時觀看監控點的圖像;
（3） 監控管理中心有關人員經中心管理服務器授權后，就可以通過Internet登錄視頻服務中心平臺實時監視各監控點現場情況，并進行遠程控制云臺攝像機;
（4） 傳輸線路利用GPRS/CDMA/3G和Internet網絡。
2、系統特點
車載系統，采用功能模塊化設計，產品集視音頻采集、無線數據傳輸為一體。系統配有車載電源，產品可遷入駕駛員操作面板和偵查車輛融為一體，滑塊設計可隨時裝卸，方便不同車輛的靈活使用。室外攝像單元可環視四周，同時車內可控制，如有需要，可直接由管理中心統一掌控。
3、功能描述
（1）實時的視頻和語音采集
（2）高效的編碼傳輸能力
（3）抽拉式模塊，方便系統遷移
（4）車載供電模塊，使用方便
（5）可操控攝像單元，隨時掌握現場環境
（6）強大的系統管理能力
（7）移動性能滿足任何地方的工作需求
5、主要應用場合
公共安全重大突發性事件一般包括：戰爭、地震、臺風、洪澇、特大交通安全事故、飛機失事、火車出軌、客輪遇險、特大建筑質量安全事故、民用爆炸物品和危險化學品特大事故、生物恐怖事件、山體崩塌滑坡、井下透水/瓦斯/坍塌、鍋爐/壓力容器/壓力管道和特種設備特大事故、特大急性中毒、重大疾病與突發性疫情、重大環境污染、聚眾械斗/騷亂/暴亂/叛亂、邪教活動、核泄露事故、網絡黑客事件、其他特大安全事故等。這類重大突發性事件的共同特點一是突然性，二是沒有預見性或難以預見。因此我們必須在平時制定相應的應對預案，以加強對此類事件的監控;除避免事件發生外，一個重要目的是：對突發事件順利實施應急救援和監控。信息和網絡技術的應用是應急救援預案設置工作的一項重要內容，是保證突發事件應急指揮和處理所必須的硬件。只有在一個有效、高速、安全的現代信息網絡上才能實現快速反應，從而達到應急指揮和監控的目的。 車載無線數字圖像監控系統建設，主要目的是用于應急指揮中心對移動車輛同應急指揮中心的數據、語音和圖像雙向實時傳輸。使指揮機關和領導能在指揮中心或在辦公室中甚至首長車內看到實時傳輸的現場圖像，如親臨現場，及時了解重大突發事件現場實況，作出準確的分析判斷，達到實時指揮，提高決策系統的快速準確性，增強快速反應能力、指揮能力和突發事件的處置能力。因此保證信息的可靠、安全和實時快速傳輸是該系統的核心要求。無線數字圖像通信系統研究和應用，對于提高應急指揮快速反應能力，打擊恐怖活動，打擊各種犯罪，維護社會安定，保障人民生活安全，有效處理各種突發事件，具有重要的社會意義。例如：
（1）臨時指揮決策系統
（2）交通巡邏車載系統、110、120、119等特種車載系統
（3）長途客運/物流車載系統
（4）環�；檐囕d系統
（5）路政監督車載系統
（6）氣象監測車載系統
（7）工商檢查車載系統等

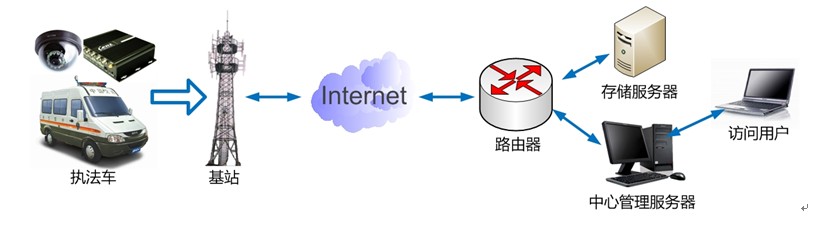

3.1系統總體組網示意圖
說明：
本方案按功能共分三個子系統：無線視頻終端、視頻監控信號傳輸系統和中心監控系統
l 無線視頻終端包括：
☆ 攝像機、云臺、支架和防護罩
☆ GPRS/CDMA/3G無線視頻終端
☆ 視頻線和電源
☆ 司機操作屏
☆ 車載DVR
☆ 麥克風或拾音器
☆ uim卡
l 視頻監控傳輸系統
☆ 一臺具有固定IP的計算機
☆ 代理服務器軟件
l 中心監控子系統
☆ 中心管理服務器系統
☆ 視頻分流器
☆ 電視墻或監視器
☆ 交換機、視頻線
l 每臺無線視頻終端支持1-4路視頻接入；
l 遠端中心和現場都可以對云臺控制、變焦；
l 基于GPRS/CDMA/3G無線網絡和Internet傳輸，監控點擴展靈活、組網方便；
l 每臺無線視頻終端只需要一張SIM卡，開通數據通信即可。
l 本方案中采用1個中心管理服務器負責遠程管理調度；
l 本方案中采用1個存儲服務器，對所有站點統一計劃錄像。
l 中心服務器上安裝“中心服務器”、“移動視頻網關”、“管理器”、“SQL2005”軟件；
l 專用存儲服務器上安裝“存儲服務器”軟件；可以實現異地遠程網絡錄像。
l 用戶端安裝監控客戶端軟件，連接“中心管理服務器”；隨時隨地的遠程瀏覽視頻信息。
3.3.1無線視頻終端系統
在每個前端攝像點安裝一個帶云臺攝像機，主要用于對城市的公共設施進行監視；在車內和車后安裝2個固定的攝像機，主要用于監控車內和車外的情況；通過安裝連接一個麥克風或拾音器采集現場聲音，迅速傳回到監控中心進行監聽；并可根據遠程管理人員的命令改變攝像機鏡頭的方位、角度、焦距等，通過云臺解碼器與無線視頻終端連接。
前端攝像機同無線視頻終端間采用圖像控制系統專用的視頻線及自配車載電源，用于攝像機視頻信號的傳輸和供電，再加上數據控制線連接云臺。并用音頻插頭連接無線視頻終端的音頻接口。
LZ8713C無線視頻終端支持TCP/IP，UDP等網絡協議，在無線視頻終端中可以設置視頻信號的幀率以及碼流，以便達到有效控制數據流量，降低網絡運行成本。
視頻信號傳送到視頻服務器進行信號編碼、壓縮。LZ8713C無線視頻終端采用目前世界最先進的H.264壓縮方式，除具有圖像清晰的特點外，還具有空間小，實時性好等優勢。
3.3.2監控視頻傳輸系統
本系統利用GPRS/CDMA/3G無線網絡將視頻信號從前端監控攝像點傳輸到監控中心，監控中心可以通過專線或Internet連接到機房與無線網絡的分組數據服務節點連接。
3.3.3中心監控系統
在監控中心配置通用PC機一臺，安裝中心服務器綜合管理軟件，作為監控中心主控計算機，對下屬若干的監控點進行監控、記錄。通過該系統，最大可集成1000個前端監控點。
配置一臺存儲服務器，以便于存儲錄像信息，方便查看。
配置一臺逆向解碼服務器，將前端傳回的數字圖像和音頻信號逆向轉變為模擬信號，輸出到多畫面大屏幕或電視墻上，進行圖像監控和聲音監聽。
公司領導在各自的辦公室，通過接入內部局域網的計算機即可使用專用監視器軟件或IE瀏覽器對任一前端機房的現場情況進行監控。
3.3.4系統工作原理
1、 在無線視頻終端中，通過本地IP地址，預先設定移動視頻網絡的網絡位置。
2、 無線視頻終端借助與GPRS/CDMA/3G網絡的數據業務功能，自動撥號，獲得IP地址，建立數據傳輸通道。
3、 無線視頻終端通過撥號獲得的IP，通過無線網絡和代理程序建立連接，開始傳輸數據。
4、 用戶通過監視客戶端軟件，登陸移動視頻網關，可以觀看到遠端傳輸過來的圖像。
5、 用戶通過監視軟件，登陸代理程序，可以和無線視頻終端雙向交互，控制云臺等。
6、 單個移動視頻網關程序可以支持幾十到上百個無線視頻終端接入，相當于一個具有若干視頻的網絡服務器站點。
第四章、LZ8713C無線視頻終端
專為無線視頻監控設計，采用高性能DSP實現音、視頻壓縮，圖像編碼符合H.264標準。適用于GPRS/CDMA/3G網絡，網絡覆蓋率高。配合監控系統軟件能夠組建大規模、分布式移動監控平臺，廣泛應用于武裝押運、環境監測、森林防火等野外布線困難或需要移動的監控領域。
產品特點：
- 超低碼率H.264編碼算法
- 采用數據流加密技術，保證網絡通信安全
- 獨特的動態信道自適應技術，畫面流暢
- 雙向語音傳輸，平均延時可控制在3秒
- 通過移動視頻網關實現碼流分發，系統架構合理
- 配置多種PTZ協議（可擴展），支持工業標準的控制I/O
- 嵌入式結構設計，內置硬件狗，保證系統穩定可靠運行
- 遠程實時監控，雙向語音對講，實時接收車輛報警信息
- 支持電腦瀏覽，手機瀏覽，監控中心電視墻瀏覽多種觀看方式
- 內置GPS定位功能，實時監控車輛位置，對偏離路線、超速、異常停車等可疑行為立即報警
- 多角度音視頻及GPS運動軌跡同步錄像，低碼率H.264編碼，圖像清晰流暢，節約存儲空間
- 車載9-32伏寬電源設計，滿足任何車輛直接供電
- 獨創的SD卡錄像存儲專用存儲結構，容錯性強，異常斷電時數據不會損壞或丟失
- 支持遠程無線下載錄像片段，支持多路同步播放、運動軌跡同步播放
- 用鼠標、遙控器或鍵盤均可操作，使用方便靈活
- 預留模擬、數字輸入接口，外接車輛行駛儀、傳感器等，記錄車輛運行狀態
- 支持無線待機功能，可通過報警、短信、定時等方式觸發設備上下線，節約無線網絡資費
- CDMA、GPRS、EDGE、3G多種無線網絡可選
- 定時開關機功能，防止人為忘記關機，保護車載電瓶
- 三級減震結構設計，提高系統可靠性
- 系統支持在線遠程升級，使用維護方便
- 嵌入式系統設計，內置硬件看門狗，可7*24小時連續運行
- ================================
