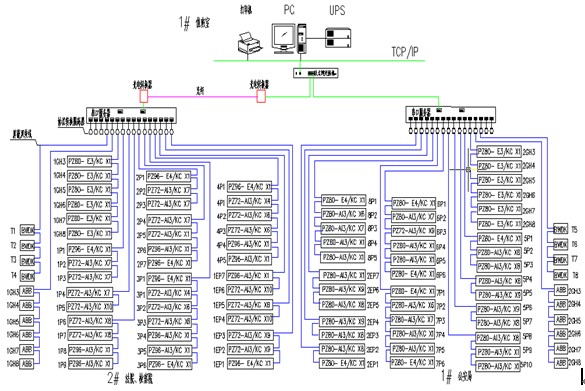

圖1 系統拓撲結構圖

系統采用分布式結構，按功能或區域進行劃分，模塊化設計。整個系統分為三層，即現場層、中間層、主控層。

1.1現場層

現場層主要任務是將現場的各種配電系統的運行參數進行采集和測量，并將采集和測量的各種數據傳輸給監控系統。其中1#變配電室主要設備是：PZ80-E3/KC、PZ80-E4/KC、PZ80-AI3/KC可編程智能電測表共168塊；2#變配電室主要設備是：PZ80-E3/KC、PZ96-E4/KC、PZ96-AI3/KC、PZ72-AI3/KC可編程智能電測表共164塊。上述設備均相互獨立完成各自的功能，不依賴主控計算機運行，具備RS-485 通信接口，通過現場的RS-485總線將檢測到的各項電參數和狀態信號實時傳輸到中間層的數據處理單元—通訊服務器。

PZ系列可編程智能電測表，該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。

1.2中間層

中間層位于現場層與主控層之間，采用高性能、嵌入式通訊服務器。通訊服務器負責把現場層儀表采集的數據經過網絡通信聯接、數據交換上傳到主控層，是主控層與現場層的橋梁。

1.3主控層

主控層位于1#公安局變配電室旁的值班室，配置高性能、高可靠性工業級計算機、UPS不間斷電源、打印機等。Acrel-3000電能管理軟件安裝在主控計算機上，通過軟件的人機界面和各種管理功能實現對整個大樓電力系統的實時監控和報表管理。

嘉定司法中心的值班室位于1#公安局負一層變配電室旁，配置一臺工業網絡交換機；2#變配電室現場采用13根總線，使用一臺16口的串口服務器，通過光纖連接至1#值班室內的交換機上；1#變配電室現場采用13根總線，使用一臺16口的串口服務器，連接至值班室內的交換機；再通過大樓的局域網把數據傳輸到后臺系統。

1.       電能管理系統的主要功能

系統依據客戶實際需求進行設計，并實現了一次主接線圖界面顯示；電參量遙測及電參量越限報警；事件記錄；系統運行異常監測；故障報警及操作記錄；報表查詢與打印；系統負荷實時、歷史曲線，用戶權限管理等主要功能。

2.1  數據采集與處理

數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Ep、遠程設備運行狀態等數據。

數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

2.2  人機交互

系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。

2.3  故障報警及事故追憶

在配電系統發生運行故障時，會及時發出聲光報警提示用戶及時響應故障回路，同時自動記錄事件發生的時間地點，以被用戶查詢，追憶故障原因。

2.4  數據庫建立與查詢

主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

2.5  用戶權限管理

針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。

2.6  運行負荷曲線

定時采集進線及重要回路電流負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。

2.7  電能成本管理

自動進行日、月、年的電能統計，可以進行尖、峰、平、谷時段設定，實現具有電能分時計費功能，同時生成日、月、年報表。

2.       案例分析

上海市嘉定區司法中心低壓配電系統主要有8臺10/0.4 kV配電變壓器和2臺應急發電機，本系統主要負責對低壓進線及相應配出回路的實時動態監測。

進線回路采用PZxx-E4/KC，它能測量三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能等多種電參量，并帶有4路光電隔離開關量輸入接點和2路繼電器控制輸出接點,帶RS485通訊接口。

配出回路采用PZxx-AI3/KC，它能測量三相電流，帶有4路光電隔離開關量輸入接點和2路繼電器控制輸出接點，帶RS485通訊接口。

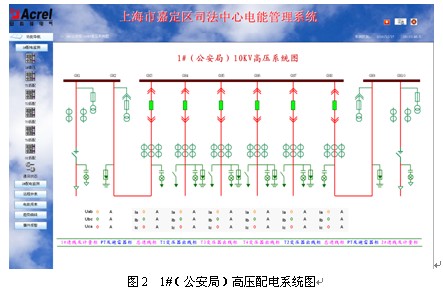

高壓配電系統主要監測高壓回路的運行狀態，紅色代表合閘，綠色代表分閘；并在畫面上動態顯示三相電流、線電壓。見圖2。
