廈門才茂CM510-72F DTU無線數傳終端技術參數
一、產品簡介
廈門才茂CM510-72F DTU是一款工業級無線數據傳輸設備，支持移動、聯通、電信運營商的無線網絡，支持7模全網通網絡：GPRS/CDMA/WCDMA/
TD-SCDMA/EDGE/FDD-LTE/TDD-LTE；設備為用戶提供TCP/UDP透明無線遠距離數據傳輸功能。
設備支持串口RS232接口、RS485接口，設備可以直連客戶的上述接口設備，把客戶的PLC設備、工控設備的數據透明傳輸到客戶的數據中心，實現對客戶端設備的數據采集、數據傳輸、設備控制等功能。
該產品采用ARM7工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺，超大內存；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的透明數據傳輸功能。
該產品擁有ARM7工業級處理器和智能三級保護，不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。
該產品取得摩爾實驗室出具的“環境可靠性測試報告”，測試項目包含：高溫80℃/濕度85%、低溫-30℃等測試。其中高溫、低溫測試分別在該環境下連續收發數據4小時。
該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。
二、產品特性
工業級設計
1. 工業級CPU：工業級高性能嵌入式處理，高速緩存數據，加快高速數據訪問速度,加強了指令處理速度。
2. 工業級無線模塊：采用工業級無線模塊，通過FCC認證和CE認證，抗干擾強，傳輸穩定。
3. 實時操作系統：采用實時操作系統，實時性強，系統穩定。
4. 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產，抗干擾性強，性能穩定。
6. 工業級電源：寬壓電源設計，電源適應范圍為DC7V~DC32V，內置電源反向保護和過壓過流保護。
穩定可靠
1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
3. 串口ESD保護：RS232/RS485,內置15KV ESD保護。
4. DNS自動獲取:同時支持DNS自動獲取和DNS手動設置，適應不同場合需要。自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致DTU設備當機的嚴重現象。
5. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；
功能強大
1. 支持多中心（最大支持同時4個中心）TCP/UDP透明數據傳輸
2. 支持休眠功能，支持串口數據自動休眠喚醒、IO電平喚醒
3. 支持各種組態軟件：紫金橋組態王軟件、亞控組態王軟件、三維力控軟件
4. 支持虛擬數據專用網（APN）
5. 智能防掉線。支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線
6. 支持固定IP和動態域名通信方式
7. 接口：提供RS232接口或者RS485接口
8. 網絡支持：7模全網通，同時支持移動/電信/聯通三個運營商所有網絡制式，涵蓋4G/3G/2G，包括TDD-LTE ，FDD-LTE，TD-SCDMA，WCDMA，CDMA1X/EVDO，GSM/GPRS/EDGE
9. 數據包傳輸狀態報告
10. 標準的AT命令界面
11. 支持串口軟件升級
12. 支持短信配置IP、端口；支持遠程配置所有參數
13. 特設調試串口，若出現問題，可在施工現場邊接設備邊測試，方便、快捷；
14. 支持遠程控制IO，短信告警
簡單易用
1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置。
2. 中心軟件：提供C#，VC中心端軟件，方便客戶測試。
3. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動 ），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。
4. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供單獨串口調試信息輸出，方便客戶查看各種信息，快速定位問題。
三、技術參數
3.1.設備接口信號定義說明：
3.1.1 接口平面圖
3.1.2 接口定義
接口編號 | 功能分類 | 接口名稱 | 默認功能 | 擴展功能 | 輸入OR 輸出 | 電氣特性 |
1 | 電源 | POWER | 電源正極+ | 無 |
| 供電范圍（7-32V） |
2 | GND | 電源接地 | 無 |
| GND |
3 | RS485 | 485A | 485接口A | 無 |
|
|
4 | 485B | 485接口B | 無 |
|
|
5 | RS232 (通信串口、 配置串口、下載串口) | RXD | RS232接口，接收腳（假設DTU連接電腦，則此引腳的流向是：DTU<-電腦） | 無 | 輸入 |
|
6 | TXD | RS232接口，發送腳（假設DTU連接電腦，則此引腳的數據流向是：DTU->電腦） | 無 | 輸出 |
|
7 |
| GND | RD232接口，GND腳(通信串口和調試串口共用接地) | 無 |
|
|
8 | RS232
(調試串口、)
注意：此串口如果用于調試信息輸出，串口參數：115200/8/1/N | DRX | RS232接口，接收腳 | 無 | 輸入 |
|
9 | DTX | RS232接口，發送腳 | 無 | 輸出 |
|
10 | 使能腳 | SW | 使能腳 | 無 | 輸入 | 當輸入電壓0V，DTU電源被切斷；當懸空或輸入高電平，DTU電源連通。 |
|
11 | IO口 | IO1 | 開關量檢測、控制 | 無 | 輸入&輸出 | IO控制、IO告警 |
12 | IO2 | 無 | 輸入&輸出 | IO控制、IO告警 |
13 | IO3 | 無 | 輸入&輸出 | IO控制、IO告警 |
14 | IO4 | 無 | 輸入&輸出 | IO控制、IO告警 |
3.2 接口類型：
項目 | 內容 |
串口 | 數據位：8位 停止位：1、1.5、2位 校驗位：無校驗、奇校驗、偶校驗 串口速率：300bps ~ 115200bps 流控位：無流控 1個RS485接口，1個RS232通信接口，1個RS232調試接口 |
IO | 4路IO，實現4路IO輸入輸出,短信、網絡報警 |
使能腳 | 支持客戶控制設備上下電 |
指示燈 | 可指示數據傳輸、在線情況 |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
UIM卡接口 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
電源接口 | 標準的3芯火車頭電源插座 |
3.3無線參數：
項目 | 內容 |
無線模塊 | 工業級無線模塊，性能穩定，低功耗，通過FCC認證、CE認證、CCC認證和RoHs認證，抗干擾強，傳輸穩定。 |
標準及頻段 | LTE FDD:B1/B3 LTE TDD:B39/B40/B41 TD-SCDMA:B34/B39 WCDMA:B1 CDMA2000 1X/EVDO:B5 GSM/GPRS/EDGE:B3/B8 |
功率等級 | Class 4 （2 W @850/900 MHz） Class 1 （1 W @1800/1900MHz） EGSM900:+33dBm(Power Class 4) DCS1800:+30dBm(Power Class 1) EDGE 900MHz:+27dBm(Power Class E2) EDGE1800MHz:+26dBm(Power Class E2) TD-SCDMA:+23dBm(Power Class 3) UMTS:+23dBm(Power Class 3) CDMA/EVDO:+23dBm(Power Class 3) LTE:+23dBm(Power Class 3) |
接收靈敏度 | 2G/3G<107dBm; LTE:B1<-98;B3<-95;B3<-98;B40<-98;B41<-96; LTE Test Bandwidth 10MHz |
3.4 操作系統：
項目 | 內容 |
操作系統 | 采用實時操作系統，實時性強，系統穩定 |
3.5 供電情況：
項目 | 內容 |
供電電壓 | 寬電壓設計，DC7V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/1500mA |
通信電流 | 通信時平均電流：60mA@+12VDC |
待機電流 | 待機時平均電流：25mA@+12VDC |
3.6物理特性：
項目 | 內容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 100x62x24 mm（不包括天線及固定件） |
產品包裝尺寸 | 298x226x60mm |
重量 | 0.41kg |
3.7 其他參數：
項目 | 內容 |
工作溫度 | -30oC ~+75oC |
儲存溫度 | -45oC ~+90oC |
相對濕度 | 95%(無凝結) |
四、 產品應用鏈接圖

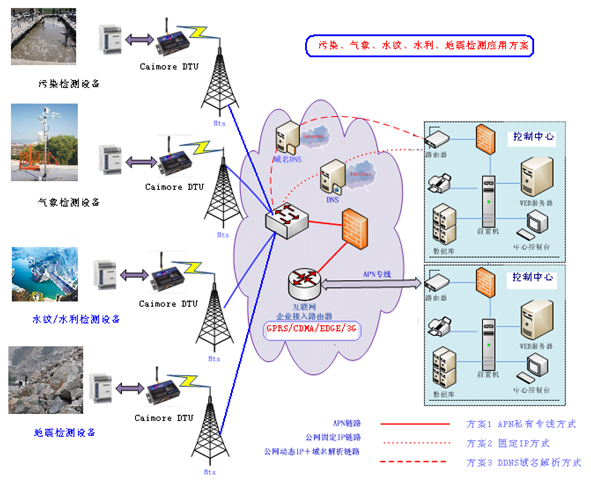

4.1檢測行業應用（污染、氣象、水紋、水利、地震等）
4.2網管監控行業應用（燃氣管網、石油管網、熱網監控、自來水管網監控等）
4.3油田監控、路燈控制、交通控制、車輛誘導
4.4電力行業應用案例（配電監控、電網自動化、自動抄表、電網調度）
