廈門才茂4G LTE DTU CM510-23F技術參數
一、產品簡介
廈門才茂CM510-23F4G LTE DTU是一款工業級無線數據傳輸設備，通過全網通4G LTE4G網絡為用戶提供透明TCP無線遠距離數據傳輸或者透明UDP無線遠距離數據傳輸?shù)墓δ堋?/span>
該產品采用ARM9工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺,超大內存,內嵌自主知識產權的TCP/IP協議棧；同時提供串口RS232、RS485接口、RS422接口、TTL接口設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。正對對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。
該產品擁有ARM9工業級處理器和智能三級保護，它不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。
該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、金融監控、智能充電樁、智能快遞柜、自助終端、環保檢測、石油監測、氣象檢測、地震監測，交通控制等等行業。

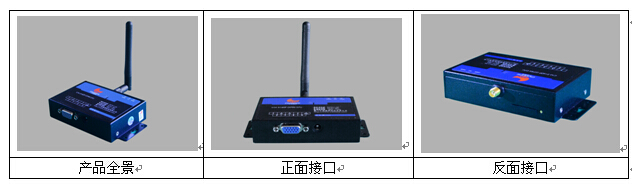

CM510-23F產品接口圖：

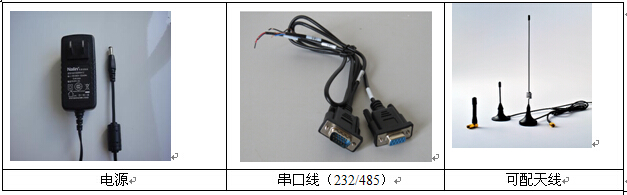

CM510-23F產品配件圖片：
二、產品特性
工業級設計
1. 工業級CPU：工業級ARM9高性能嵌入式處理，200MPS；帶 16KB Dcache，高速緩存數據，加快高速數據訪問速度；帶16KB Icache，高速指令緩存，加強了指令處理速度。
2. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
3. 實時操作系統：采用LINUX2.6.28操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；或者嵌入式UCOS操作系統。
4. 強化電路板：PCB采用遵循3H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
6. 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過壓過流保護。
穩定可靠
1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
3. 串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。
4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。
5. 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。
6. 高速處理CPU：采用高速ARM9的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。
7. 超大內存：FLASH64Mbits，SDRAM，256Mbits，有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失。
8. DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致DTU設備當機的嚴重現象。
9. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。
10. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；通過高低溫環境測試；通過3C認證；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。
功能強大
1. TCP透明數據傳輸和UDP透明數據傳輸；支持多種工作模式
2. 支持虛擬數據專用網（APN/VPDN）
3. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個
4. 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線
5. 遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接
6. 支持固定IP通信方式；支持DDNS動態域名通信方式
7. 豐富I/O控制和告警口：支持6路告警輸入，支持6路輸出控制（可選）
8. 支持短信遠程配置，遠程控制；支持短消息告警
9. 數據包傳輸狀態報告
19.支持RSA，RC4加密算法
10. 標準的AT命令界面
11. 支持telnet功能
12. 可以用做普通撥號MODEM
13. 支持串口軟件升級
14. 同時支持LINUX、UNIX和WINDOWS操作系統
15. IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接-10~0V電壓或者讓該腳懸空時DTU開機；接3.3~30V電壓時DTU就關機。）
簡單易用
1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
2. 中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。
3. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。
4. 豐富接口：提供RS232/RS485/TTL/RS422接口，可選6路IO口。
5. 完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。
6. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。
7. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位。
8．提供DTU管理平臺，為點對點，點對多點的用戶提供方便快捷、簡單易用的服務。
三、技術參數
無線參數：
項目 | 內容 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | TDD LTE Band38/Band39/Band40/Band41 FDD LTE Band1/ Band3 TD-SCDMA Band34/Band39 CDMA 1x/EVDO BC0 UMTS Band1/Band2/Band5/Band8 GSM 850/900/1800/1900 |
編碼方案 | HSDPA/HSUPA/4G LTE/EDGE/GPRS/CSD模式 |
通信帶寬 | 100 Mbps DL within 20 MHz bandwidth (Peak DL data rate in 10 MHz bandwidth: 70 Mbps (approx.) for Cat 3 device) 50 Mbps UL within 20 MHz bandwidth |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持數據、語音、短信和傳真 |
硬件系統：
項目 | 內容 |
CPU | 工業級ARM9高性能嵌入式處理；200MPS；帶 16KB Dcache,高速緩存數據，加快高速數據訪問速度；帶16KB Icache，高速指令緩存，加強了指令處理速度 |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
FLASH | 64Mbits（可擴充到256Mbits）有足夠大的內存來存放程序和數據 |
SDRAM | 256Mbits(可擴充到2048Mbits)>=256Mbits，有足夠大的緩存來提高系統運算速度 |
操作系統：
項目 | 內容 |
操作系統 | 采用LINUX2.6.28操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定；或者嵌入式UCOS操作系統 |
接口類型：
項目 | 內容 |
串口 | CM510-23F: 1個RS485串口或1 RS232個接口（可支持RS422/TTL） 6路I/O可選輸入告警或輸出控制 數據位：7、8位 停止位：1、2位 校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK校驗 串口速率：110bps ~ 230400bps 流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控 |
指示燈 | 具有電源POWER、通信ACT及在線指示燈Online |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
UIM卡接口 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
語音接口 | 標準的耳機麥克風接口（需要軟件配合才能使用） |
電源接口 | 標準的3芯火車頭電源插座 |
供電情況：
項目 | 內容 |
供電電壓 | 寬電壓設計，DC 7V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/1.5A |
通信電流 | 通信時平均電流：280mA@+9VDC; 登網瞬間峰值電流：1.0A@+9VDC |
待機電流 | 待機平均電流：<150mA@+9VDC |
物理特性：
項目 | 內容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 92x62x22 mm（不包括天線及固定件） |
產品包裝尺寸 | 298x226x60mm |
重量 | 0.41kg |
其他參數：
項目 | 內容 |
工作溫度 | -35 oC ~+75oC |
擴展工作溫度 | -40 oC~+80oC |
儲存溫度 | -40~+85oC |
相對濕度 | 95%(無凝結) |
四、公司資質
項目 | 內容 |
公司榮譽 | 2011年被評為“中國工控行業客戶滿意最佳供應商”； 公司GPRS DTU產品被評為“創新產品獎”； 2012年公司成為“中國質量萬里行”會員； 2013年公司成為“智能輸配電設備產業技術創新戰略聯盟”會員。 2014年評為創新型試點企業 |
高新科技企業 | 2010年被國家認定的高新科技企業 |
雙軟企業 | 2010年被國家認定的雙軟企業 |
著作版權 | 公司擁有1項保持設備穩定的專利技術證書和8個軟件著作版權證書 |
辦事處 | 全國設立了9大區域辦事處，方便為客戶提供近距離貼心服務 |
注冊資本 | 公司注冊資本1280萬；是廈門市重點扶持高新科技企業 |
歷史沉淀 | 12年的行業研發積累和行業應用考驗 |
