冷凍車輛4G車載視頻監控系統方案

一、項目概述

1.1 冷藏車輛管理需求分析

冷藏品在運輸、裝卸和儲存保管過程中需要特別防護， 貨主普遍關心車廂內的溫度，以保障貨物的品質，降低經營風險。因此，及時的把車廂內溫度傳給車主、司機和貨主非常有必要性。針對冷藏運輸行業特點，巡邏GPS 監控推出“冷藏運輸解決方案”。貨物狀態監控系統主要是通過一些專業傳感器感受關鍵指標，如溫度。從而保證貨物安全和意外狀態的及時報警。

1.2 冷藏車輛GPS管理系統簡介

車載3G/GPS系統采用GPRS永遠在線、固定時間連續定位、服務器數據連續存儲記錄方式實現對營運過程的車速、位置進行全程實時監控和記錄，在特殊情況下，用戶還可以選擇安裝一個遠程攝像頭拍攝現場照片。管理人員在自己的計算機上安裝一個客戶端軟件可以對車輛進行實時定位、追蹤、下發語音提示、拍照等操作，還可以接受各種報警數據，生成報警報表，從而做到預防為主，最大限度地減少在車輛安全、調度管理過程中出現超速違章的概率，實現安全行車、降低成本的雙重管理目標。

二、系統總設計

2.1 冷藏車輛GPS安全監控系統設計原則

針對冷藏車的特殊性，我公司在設計系統的技術實現方案時我們遵循了以下原則：

●一切為了安全，“安全提醒，安全監控”是我們產品設計的目標。

●安全提醒包括：超速提醒、危險路段提醒、疲勞駕駛提醒。

●安全監控包括：超速監控、超載圖像監控、疲勞駕駛提醒、喊話提醒等。

●常用標準功能：遠程設置、監聽、油量監測、通話、調度、報警等等。

2.1.1 系統經濟性

系統設計在性能最優的情況下盡量降低成本，追求性價比的最大化；軟件系統全部獨力開發，便于長期合作，也保證軟件系統的經濟性。

2.2  3G冷凍冷藏物流車定制的功能

2.2.1 定位追蹤、多車追蹤

●即時定位。

●連續記錄車輛位置默認30秒。

●記錄的參數包括：車速、位置、行駛方向、報警狀態。

●在新開窗口實現對多車同事追蹤比較。

2.2.2 油量監測

●油量監測：自動生成油量消耗報表。

2.2.3 限溫報警

●限溫報警：當冷藏廂的溫度超過預設溫度時，GPS會向中心報警

2.2.4 遠程監聽

●電話監聽：中心發送任意電話號碼給車機，可實施對出租車內聲音進行監聽。

●監聽錄音：中心的監聽電話安裝一個電話錄音機，可對監聽內容錄音取證。

2.2.5 遠程斷油斷電

●強制斷油：中心根據實際情況下發命令車輛發動機立即熄火。

●分級管理：高級用戶才能遠程斷油操作，監控員只能定位。;

●斷油恢復：中心下發遠程指令可恢復車輛正常，解除鎖車。

2.2.6 軌跡記錄與回放

●定位軌跡時間間隔可調5~65535秒，默認30 秒

●軌跡可保存12個月以上，必要時可以用光盤備份。

●軌跡回放：可以調整回放速度、暫停等操作。

●常用來檢查車輛的行駛線路、加油站、過路費信息。

2.2.7 語音調度、文字調度

●文字調度：中心下發信息顯示在屏幕上，需要安裝漢顯文字調度屏。

●語音調度：中心下發的調度信息直接用語音播放出來，需要安裝文字播報器，

●電話調度：安裝一個電話手柄后，駕駛員可以用來撥打或接聽電話。

2.2.8 出城區報警

●電子圍欄：平臺在客戶端的電子地圖上可以設置一個指定的區域。

●區域報警：物流車駛出規定區域主動向監控電腦報警，從而實現重點監控。

2.2.9 防拆機保護

●斷電報警：GPS 被切斷電源后上傳斷電報警。

●后備電池：斷電后設備可連續工作2 小時。

2.2.10 防盜報警

●防盜報警：設備提供和原車防盜器對接的自定義檢測線束，防盜器發出盜，報警數據上傳到中心。

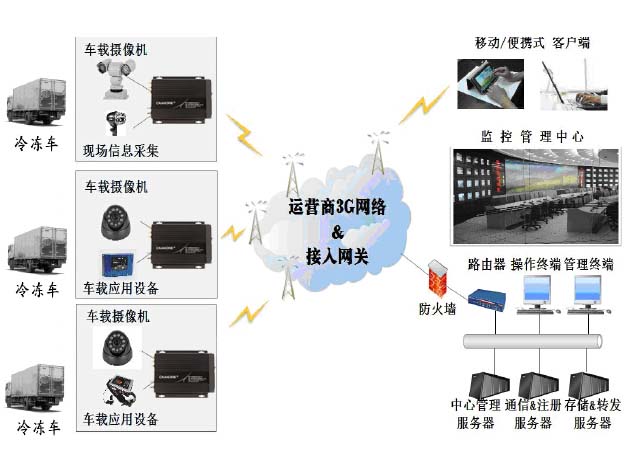

2.3 系統組成

監控中心是在整個系統的“神經中樞”，集中實現監控、調度、接/處警，圖像處理功能和其他信息服務，并對整個系統的軟硬件進行協調、管理。

2.4 車載終端功能

負責車載終端與監控中心間的數據傳輸，該部分主要為GPRS/CDMA 公共數據網，只要GSM 或CDMA可以覆蓋的地方，該系統都可以穩定的運行。

常見的功能包含了以下方面：

車輛定位：固定時間連續定位、測速、運動方向等。

監控報警：超速、疲勞駕駛、卸料、意外長時間停車等。

遠程監聽：用于搶劫報警后的現場判斷。

斷油斷電：用于緊急情況下的遠程鎖車。

SOS緊急求助：駕駛員感到危險時人工觸發，級別最高的報警。

（可選）車載電話：免提通話、手柄通話、顯屏通話（外接耳麥）。

（可選）文字調度：外接調度屏、手柄等。

（可選）語音播報：外接語音播報器，帶喇叭。

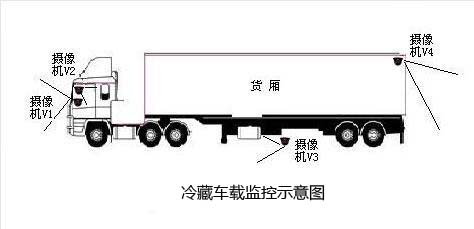

（可選）圖像傳輸：1-4 路攝像頭，帶夜視。

（可選）自定義報警：由用戶根據需要連接各種檢測開關，觸發報警，

例如防盜器報警。

三、監控中心系統功能介紹

3.1 監控違章報警

●線路報警：車輛超出預先規劃好的線路報警。

●圍欄報警：車輛超出規定行車范圍報警；

●緊急報警：駕駛員危險時按報警開關報警，中心必須人工干預才能取消。

●超速報警：超過公司設置的速度閥值上傳報警，有聲光提示。

●自定義報警：支持1-2 路自定義報警，如卸料是報警，車輛要接檢測開關。

●斷電報警：電瓶拆除或者設備斷電報警，必須人工干預解除。

3.2 車輛定位追蹤、多車同時追蹤

●立即定位：點名定位，查詢車輛當前時間的位置；

●最后位置：查詢車輛主動上傳的最新位置

●車輛跟蹤：對車輛進行連續定位，并在地圖上畫出軌跡。

●多車追蹤：在新開窗口實現對多車同事追蹤比較。

3.3 支持多種地圖

●支持標準的Mapinfor地圖

●支持在Google Map地圖上直接顯示車輛位置標志；

●Google Map：衛星地形圖、平面標注地圖、混合標注地圖。

3.4 軌跡回放

●軌跡數據保存：軌跡數據保存在服務器上，與車機無關；

●軌跡數據下載：由服務器下載到客戶電腦。

●軌跡回放：回放一段時間內的車輛運動軌跡；

●回放暫停：回放過程中暫停，用于詳細觀察某路段的行車過程。

3.5 分段限速

●道路劃分：高速公路、普通公路、城市道路等分段設置不同限速值。

●分段限速：設置的不同的路段不同的速度報警閥值，是超速管理更精確。

3.6 電子圍欄

●行駛范圍：車輛有規定的營運范圍；

●電子圍欄：把行駛范圍轉換成電子圍欄，支持矩形、圓形等區域。

3.7 實時拍照

●普通拍照：對指定車輛進行實時拍照

●多路拍照：最大支持4 路攝像頭輪流拍照

●自定義拍照：用設備提供的兩條自定義線束實現開門、卸貨等自動拍照；

●固定時間間隔拍照：設置間隔一定時間自動拍照；

●報警拍照：按下緊急報警鈕報警并且拍照。

●遠程監聽：在緊急情況下直接撥打車載設備卡號進行語音監聽；

●車載電話：高級配置可添加車載電話，實現和車輛的日常語音通訊。

3.8 全部報警種類介紹

●緊急報警：駕駛員危險時按報警開關報警，中心必須人工干預才能取消。

●超速報警：超過公司設置的速度閥值上傳報警，有聲光提示。

●斷電報警：電瓶拆除或者設備斷電報警，必須人工干預解除。

●自定義報警：支持1-2 路自定義報警，如卸料是報警，車輛要接檢測開關。

●圍欄報警：車輛超出規定行車范圍報警；

●線路報警：車輛超出預先規劃好的線路報警。

●停車超時：停車超過規定時間。

●怠速報警：車輛怠速超過規定時間。

3.9 廣告信息發布

●系統集成了目前流行的信息廣告發布模塊。

●對行業用戶可以合作提供廣告信息服務，共享收益。

●廣告信息服務是運營商未來主要的盈利增長點之一

3.10 語音播報、調度搶答模塊

●語音播報功能可以讓監控中心群發語音信息實現喊話廣播效果。

●調度功能是監控中心可以發布文字信息書面通知

●司機可用顯示屏回復內置的信息，中心可以看到

3.11 操作的方便性

●可以方便地搜索車輛，直接在車輛列表中輸入車牌號碼搜索。

●在線、離線車輛分離顯示，方便日常檢修。

●報表統計功能方便日常安全監控報警管理。

3.12 車輛遠程設置

●設置查詢：查詢設備內部設置的GPS 參數；

●遠程重啟：讓設備重新啟動，可排除故障；

●遠程改IP：服務器因故更換時可遠程修改車機設置。

四、監控中心系統組成

4.1 硬件組成

●服務器主機：雙核、大內存、大容量硬盤多個。

●監控坐席主機：主流個人電腦配置即可。

●交換機：選中高檔多口交換機

●10M 光纖：電信或者網通接入都可以。

●路由器：外網、內網IP 轉換，用中高端的，穩定性好。

●機柜：普通機柜，服務器物理防護。

●投影儀：參觀演示用，可用大屏幕液晶電視代替。

●防火墻：對網絡防護要求高時才考慮安裝防火墻，成本較高。

●服務器托管：直接拿一臺服務器放到電信局機房就可以了，不用拉光纖。

4.2 軟件系統

●Windows2003Server 企業版服務器的操作系統

●SQL2000 企業版服務器的數據庫系統

●Windows XP 監控坐席的操作系統

●SQL2000 個人版監控坐席的數據庫

●GPS 服務器軟件

●GPS 客戶端軟件

●地圖格式：Mapinfor 格式本市1：5000 本省1：10000 全國1：100000.

4.3 系統功能構成圖

五、系統效益

●讓司機隨時了解車內的溫度，以保證貨物的質量

●有效杜絕司機亂報費用, 司機拉私貨和不良駕駛行為

●保障司機生命財產安全

● 降低司機勞動強度，提高經濟收入
