才茂ATM機無線視頻監控系統方案

一、需求概述

      由于銀行自助設備(ATM)和自助銀行的公開性、方便性和環境特殊性，近年來針對銀行自助設備和自助銀行的犯罪活動不斷增加。目前，ATM（自動取款機）在金融業已得到廣泛使用，這在很大程序上給用戶提供了方便，減少了金融機構的人力消耗，加快了工作速度。但隨之而來的就是ATM機本向友及使用ATM機的儲戶的安全問題，這個問題一直是金融業最為關心的問題之一。怎樣確保儲戶在ATM機上正常安全交易，減少銀行與持卡人之間的糾紛，怎樣防范對ATM自動柜員機的破壞行為，保護銀行利益，也一直是銀行業所考慮的重點問題之一。

二、系統組成

      ATM智能視頻監控系統是通過在傳統ATM監控系統中加入智能視頻分析單元，實現一系列智能視頻處理。它能根據用戶預先設置的規則，對場景進行實時的監控，當預設規則被破壞，系統及時發出報警信息，提醒監控人員注意并采取有效的處置手段。

ATM智能無線視頻監控系統包括：

視頻采集攝像機：固定安裝的高感度攝像機，用于拍攝監視現場的圖像，為智能分析提供基礎視頻數據。

無線視頻監控終端：用于對攝像機采集的視頻圖像內容進行高速分析與數據處理，并對比安全管理規則或用戶設定的條件以給出報警和智能分析結果。同時，視頻采集、視頻疊加、語音及對講、報警、GPS定位、抓拍、云臺控制、硬盤存儲、SD卡存儲及遠程視頻回放，采用通用的網絡協議，通過網口輸出模塊輸出傳輸至中心監控平臺或用戶客戶端。

報警控制單元及報警探測器、警燈警號：對于極為重要的監控場景，工程設計時可能需要更多的(一種以上的)安全防護手段，即除了智能視頻分析以外還安裝有其他類型的報警探測設備。針對這種使用需求，一般智能視頻監控系統還設計有報警控制單元，它不但為各類報警探測器的接入提供了可能，同時，還具備了將智能視頻分析的報警用來直接驅動警燈、警號的能力。

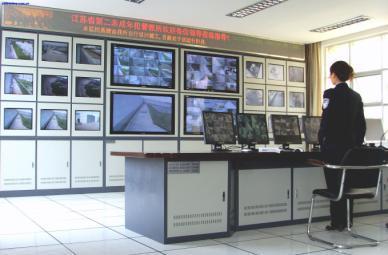

顯示設備：智能視頻分析系統具有消除多余無用信息，提取關鍵報警信息的能力，使得監控人員能夠通過設在監控中心的監視器/電視墻獲得有用的報警視頻，從而使他們根據真實情況、迅速采取最有效的措施。

中心管理平臺：考慮到采用IVS構建大規模智能監控系統的需求，一般智能視頻監控系統還設計有遠程監視控制管理中心管理平臺，以便使系統管理人員能在異地對現場進行實時監控和根據語音提示處理突發事件。同時該中心管理平臺還能對遠程的各種網絡設備如智能視頻服務器/硬盤錄像機進行管理和配置。

三、系統構建

智能視頻分析單元一般是通過硬件電路實現，可以將硬件電路板加載在傳統ATM監控系統的硬件設備中，如攝像機、無線視頻監控終端上，或者以該硬件電路板去實現具有視頻智能處理功能的獨立設備。

四、系統拓撲圖（參考）

五、系統功能

本系統具有如下功能：

1、監視功能

可通過現場對ATM周圍人員活動情況進行24小時不間斷監視，監視及錄像畫面尺寸無級可調，數字解析度384*288到768*576.

2、記錄功能

在本地硬盤上實現數字化圖像存儲，圖片存儲采用專利小波算法壓縮，圖像保存時間一個月以上。

3、查詢功能

可根據日期、時間、報警事件進行查詢。

4、報警管理功能

系統支持5個報警輸入，2個報警輸出，可自由定義報警輸入、輸出和攝像頭的關聯關系。

5、警前預存圖像功能

可定義警前預存圖像6-60幀。

一旦系統產生報警事伯，立即驅動警號，并正式記錄此前預存的圖像，連續攝錄圖像，持續到傳感器報警結束或人工確認結束。在聯網狀態下，可向控制中心報警，同時將現場圖像傳送至控制中心電腦屏幕上。

6、接近傳感攝錄功能

一旦有人取款時，通過接近傳感器將取款人數幀圖像（可由客戶選擇6-60幀），連同取款日期、時間、ATM編號等同時記錄于現場硬盤中，以便日后查找之用。

六、總結

銀行ATM自動取款機雖給儲戶取款帶來了方便,但也給犯罪分子造成了可乘之機,而現有銀行ATM機安防監控系統，在一定程度上有效降低了全國的犯罪率。
