廈門才茂LTE 4G DTU CM510-21F
無線數傳終端技術參數
一、產品簡介
廈門才茂LTE 4G DTU（CM510-21F）是一款工業級無線數據傳輸設備，支持電信、移動、聯通三大運營商的無線全網通網絡，支持無線網絡有：GPRS/CDMA/WCDMA/TD-SCDMA/EVDO/LTE-FDD/LTE-TDD；設備為用戶提供TCP透明無線遠距離數據傳輸或者UDP透明無線遠距離數據傳輸的功能。
設備支持串口RS232接口，設備可以直接客戶的上述接口設備直接相連，把客戶的PLC設備、工控設備的數據透明傳輸到客戶的數據中心，實現對客戶端末設備的數據采集、數據傳輸、設備控制等功能。
該產品采用ARM9工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺,超大內存,內嵌自主知識產權的TCP/IP協議棧；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。針對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。
該產品擁有ARM9工業級處理器和智能三級保護，它不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。
該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。
二、產品接口圖

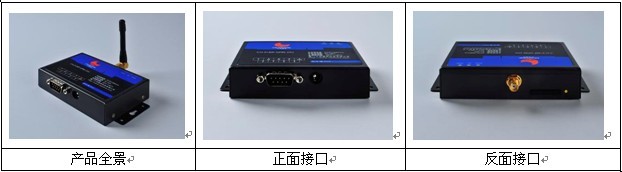

2.1 串口RS232接口DTU產品圖片：

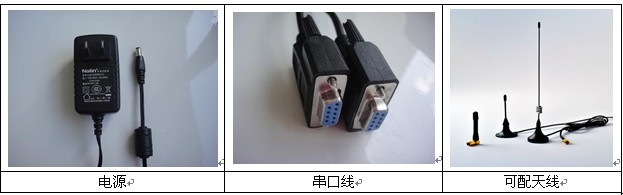

2.2 RS232接口DTU產品配件圖片：
三、產品特性
工業級設計
1. 工業級CPU：工業級高性能嵌入式處理，高速緩存數據，加快高速數據訪問速度；帶緩村，高速指令緩存，加強了指令處理速度。
2. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
3. 實時操作系統：采用LINUX2.6操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；或者嵌入式UCOS操作系統。
4. 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
6. 工業級電源：寬壓電源設計，電源適應范圍為DC6V~DC32V，內置電源反向保護和過壓過流保護。
穩定可靠
1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
3. 串口ESD保護：RS232，內置15KV ESD保護。
4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。
5. 所有無線模塊都有通過3C認證、高低溫檢測認證、EMC檢測認證。
6. 高速處理CPU：采用高速性能工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。
7. 超大內存：FLASH64Mbits，SDRAM，256Mbits（不同型號內存不同），有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失。
8. DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致DTU設備當機的嚴重現象。
9. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。
10. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；
功能強大
1. TCP透明數據傳輸和UDP透明數據傳輸；支持多種工作模式
2. 支持虛擬數據專用網（APN/VPDN）
3. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個
4. 智能防掉線。支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線
5. 遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接
6. 支持固定IP通信方式；支持DDNS動態域名通信方式
7. 支持短信遠程配置，遠程控制；支持短消息告警
8. 完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。
9. 數據包傳輸狀態報告
10. 標準的AT命令界面
11. 可以用做普通撥號MODEM
12. 支持串口軟件升級
13. 同時支持LINUX、UNIX和WINDOWS操作系統
簡單易用
1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
2. 中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。
3. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。
4. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動 ），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。
5. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。
三、技術參數
3.1設備接口信號定義說明：
3.1.1 串口RS232接口中 型號為CMxx50P系列產品接口定義：
3.1.2接口平面圖
DTU用戶數據接口DB9電纜的接插件為BoxHeader, 間距：2.0mm，9Pin。
3.1.3適用型號列表
適用型號 |
CM3150P |
CM6550P |
CM8150P |
CM8250P |
CM8350P |
CM510-21H |
CM510-21T |
CM510-21F |
3.1.4 接口定義
接口編號 | 功能分類 | 接口名稱 | 默認功能 | 擴展功能 | 輸入OR輸出 | 電氣特性 |
1 | 在線提示 | Online | 在線提示腳（DTU連接上數據中心后，此引腳輸出高電平+5V；DTU和數據中心斷開后，此引腳輸出低電平-5V） | 無 | 輸出 | 輸出電壓范圍： -5V~+5V |
2 | RS232 | RX | RS232接口，接收腳（假設DTU連接電腦，則此引腳的數據流向是：DTU<-電腦） | 無 | 輸入 | 標準RS232電壓 |
3 | RS232 | TX | RS232接口，發送腳（假設DTU連接電腦，則此引腳的流向是：DTU->電腦） | 無 | 輸出 | 標準RS232電壓 |
4 |
| Active | 休眠模式下IO激活腳（暫不支持，預留將來擴展用） | 無 |
|
|
5 | RS232 | GND | RS232地 | 無 |
|
|
6 |
| 無 |
| 無 |
|
|
7 | 使能腳 | SW | IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接-10~0V電壓或者讓該腳懸空時DTU開機； 接3.3~30V電壓時DTU就關機。） | CTS 硬件流控制 （需要此功能，采購時需加以說明） | 輸入 | 用作SW功能時，輸入電壓范圍： -10V~30V |
8 | USB | USB+ | USB+（（需要此功能，采購時需加以說明）） | RTS 硬件流控制 （需要此功能，采購時需加以說明） |
|
|
9 | USB- | USB-（（需要此功能，采購時需加以說明）） | 無 |
|
|
3.2 接口類型：
項目 | 內容 |
串口 | 數據位：7、8位 停止位：1、2位 校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK校驗 串口速率：110bps ~ 115200bps 流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控 |
指示燈 | 具有電源POWER、通信ACT及在線指示燈Online |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
UIM卡接口 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
電源接口 | 標準的3芯火車頭電源插座 |
3.3.無線參數：
3.3.1 GPRS無線參數
項目 | 內容 |
無線模塊 | GPRS工業級無線模塊 |
標準及頻段 | 支持EGSM900/GSM1800MHz雙頻，可選GSM800/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS multi-slot class 10 可選class 12 |
編碼方案 | CS1~CS4 |
通信帶寬 | 理論帶寬：171.2Kb/s；實際帶寬：100Kbits>X>20Kbits/s |
發射功率 | GSM850/900：<33dBm；GSM1800/1900：<30dBm |
接收靈敏度 | <-107dBm |
3.3.2 CDMA無線參數
項目 | 內容 |
無線模塊 | CDMA工業級無線模塊 |
標準及頻段 | 支持IS-95 A/B 和CDMA2000 1xRTT無線網絡800MHz單頻； 可選450MHz單頻或800/1900MHz雙頻 |
編碼方案 | IS-95 A/B 和CDMA2000 1xRTT |
通信帶寬 | 理論帶寬： 307.2Kb/s；實際帶寬：160Kbits>X>60Kbits/s |
發射功率 | <30dBm |
接收靈敏度 | <-104dBm |
3.3.3 WCDMA無線參數
項目 | 內容 |
無線模塊 | WCDMA工業級無線模塊 |
標準及頻段 | 支持UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 雙頻EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 12 |
編碼方案 | HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD模式 |
通信帶寬 | HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps WCDMA模式：Downlink/Uplink up to 384Kbps |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
3.3.4 TD-SCDMA無線參數
項目 | 內容 |
無線模塊 | TD-SCDMA工業級無線模塊 |
標準及頻段 | TD-SCDMA/HSDPA/HSUPA：2010~2025MHz GSM/GPRS/EDGE：850/900/1800/1900MHz 支持3GPPclass B |
編碼方案 | TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式 |
通信帶寬 | Downlink (Max up to 2.8Mbps) Uplink (Max up to 384Kbps) |
發射功率 | <24dBm |
接收靈敏度 | <-108dBm |
3.3.5 EVDO無線參數
項目 | 內容 |
無線模塊 | EVDO工業級無線模塊 |
標準及頻段 | 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A) 800MHz單頻，可選800/1900MHz雙頻，450MHz單頻 |
編碼方案 | IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式 |
通信帶寬 | 上行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps) |
發射功率 | <23dBm |
接收靈敏度 | <-107dBm |
3.3.6 LTE-TDD無線參數
項目 | 內容 |
無線模塊 | LTE-TDD工業級無線模塊 |
標準及頻段 | TD-LTE Band38 2570MHz-2620MHz TD-LTE Band39 1880MHz-1920MHz TD-LTE Band40 2300MHz-2400MHz TD-SCDMA A 頻段 2010MHz-2025MHz TD-SCDMA F 頻段1880MHz-1920MHz |
編碼方案 | TDD/ TD-SCDMA / TD-LTE 模式 |
通信帶寬 | TD-LTE 支持最大下行傳輸速率為:100Mbps DL @20MHz BW; TD-LTE 支持最大上行傳輸速率為:50Mbps UL @20MHz BW; TD-SCDMA HSDPA 支持最大下行傳輸速率為:2.8Mbps; TD-SCDMA HSUPA 支持最大上行傳輸速率為:2.2Mbps; |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
3.3.7 LTE-FDD無線參數
項目 | 內容 |
無線模塊 | LTE-FDD工業級無線模塊 |
標準及頻段 | EGSM 900 Power Class 4 2 W, 33 dBm GSM 1800 / 1900 Power Class 1 1 W, 30 dBm EDGE Power Class for 900MHz Class E21 27 dBm, 0.5 W EDGE Power Class for 1800 / 1900MHz Class E21 26 dBm, 0.4 W |
編碼方案 | HSPA+/ DC-HSPA+ / GPRS / EDGE |
通信帶寬 | 100 Mbps DL within 20 MHz bandwidth (Peak DL data rate in 10 MHz bandwidth: 70 Mbps (approx.) for Cat 3 device) · 50 Mbps UL within 20 MHz bandwidth |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
3.3.8 HSPA+無線參數
項目 | 內容 |
無線模塊 | HSPA+工業級無線模塊 |
標準及頻段 | 支持HSPA+/UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 雙頻EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 12 |
編碼方案 | HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD模式 |
通信帶寬 | HSPA+模式:下載速率21Mbps,上傳速率5.76Mpbs HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps WCDMA模式：Downlink/Uplink up to 384Kbps |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
3.4 硬件系統：
項目 | 內容 |
CPU | 工業級高性能嵌入式處理；帶緩存，高速緩存數據，加快高速數據訪問速度；高速指令緩存，加強了指令處理速度 |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
FLASH | 64Mbits（可擴充到256Mbits）有足夠大的內存來存放程序和數據 （不同型號有差距以實際型號為準） |
SDRAM | 256Mbits(可擴充到2048Mbits)>=256Mbits，有足夠大的緩存來提高系統運算速度（不同型號有差距以實際型號為準） |
3.5 操作系統：
項目 | 內容 |
操作系統 | 采用LINUX2.6操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定； 或者嵌入式UCOS操作系統 |
3.6 供電情況：
項目 | 內容 |
供電電壓 | 寬電壓設計，DC 6V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/1500mA |
通信電流 | 通信時平均電流：350mA@+9VDC; 登網瞬間峰值電流：1.0A@+9VDC （不同型號有差距以實際型號為準） |
待機電流 | 待機平均電流：<35mA@+9VDC（不同型號有差距以實際型號為準） |
3.7 物理特性：
項目 | 內容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 92x62x22 mm（不包括天線及固定件） （不同型號有差距以實際型號為準） |
產品包裝尺寸 | 298x226x60mm （不同型號有差距以實際型號為準） |
重量 | 0.41kg（不同型號有差距以實際型號為準） |
3.8 其他參數：
項目 | 內容 |
工作溫度 | -35 oC ~+75oC |
擴展工作溫度 | -40 oC~+80oC |
儲存溫度 | -40~+85oC |
相對濕度 | 95%(無凝結) |
