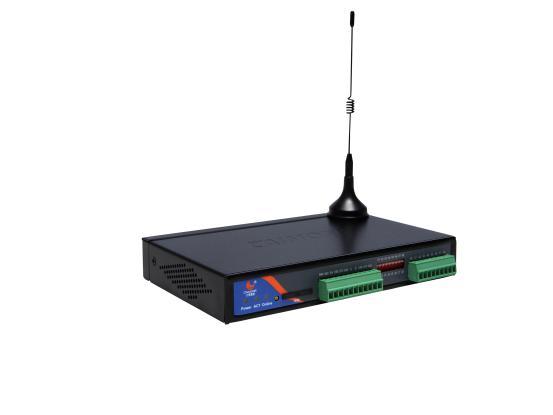

才茂通信基于4G RTU農村飲水安全監控系統方案

系統概述
     農村飲水安全監控系統是農村飲水安全工程建設的重要內容。該系統為提高農村飲水安全工程的精細化管理水平、豐富行業監督手段、保障村鎮小型水廠的長期可靠運行、推動農村飲水安全現代化發揮了重要作用。

農村集中供水形式
  各地根據自身的水資源及地勢情況確定村鎮小型水廠的供水形式，主要包括以下兩種：
1、直供井供水：每個村鎮打一眼或多眼水源井，直接通過管網為各村鎮供水。該種供水形式適用于地下水水質比較好的地區。

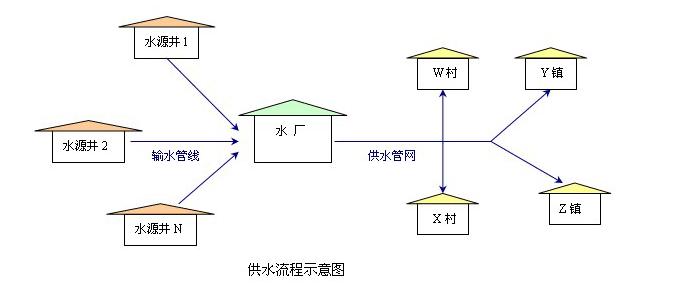

2、小型水廠供水：
  情況1：水源來自地下水，一眼或多眼水源井取地下水并輸送到村鎮小型水廠，經加氯消毒后進入清水池，再通過加壓泵組和供水管網為不同村鎮供水，如村鎮小型水廠清水池地勢較高，可通過自流方式對外供水。
  情況2：水源來自地表水，一個或多個取水泵站取地表水并輸送到村鎮小型水廠，經加藥加氯等工藝處理后進入清水池，再通過加壓泵組和供水管網為不同村鎮供水，如村鎮小型水廠清水池地勢較高，可通過自流方式對外供水。

農村飲水安全監控系統解決方案
  下面以村鎮小型水廠供水（水源來自地下水）為例，介紹農村飲水安全監控系統。

總體設計方案
1、系統組成
  系統按照多級管理模式設計，水廠監控中心對本級供水系統進行遠程監測和管理；縣、市水務局對轄區內農村飲水安全工程進行集中監管，實時掌控各地區供水動態；省水利廳也可遠程獲取各縣、市的實時供水信息。

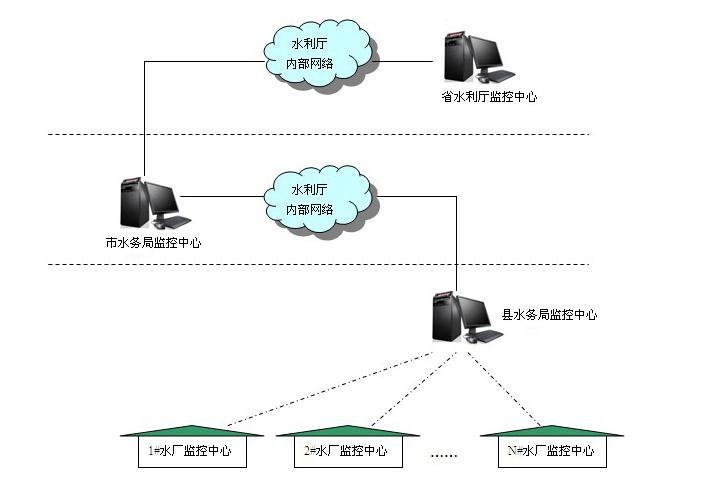

  多級管理系統結構示意圖：

◆ 縣、市、省監控中心通過內部專網傳遞數據，發布或瀏覽供水監控信息。
◆ 水廠監控中心通過局域網或GPRS無線網絡實現對本級供水系統各工藝環節的監控。

2、水廠本級監控系統設計
◆ 在水源井井房內安裝水源井測控終端。
◆ 在水廠進水口安裝流量監測終端。
◆ 在水廠加氯間安裝加氯設備遠程測控及水質監測終端。
◆ 在水廠加壓泵房安裝加壓泵站遠程測控終端。
◆ 在水廠低壓配電室安裝配電監測終端。
◆ 在水廠值班室安裝工控機、計算機、投影儀、打印機等，并安裝監控系統軟件。
◆ 流量監測終端、加氯設備遠程測控終端、水質監測終端、加壓泵站遠程測控終端與值班室工控機之間采用以太網或RS485總線的有線通信方式；水源井測控終端與值班室工控機之間采用GPRS的無線通信方式（可支持光纖通信）。
◆ 根據需要，可在水廠重點部位增加視頻監控設備，通過有線方式將實時視頻傳輸至水廠值班室。也可對各村、鎮的用水總量進行監測，流量監測終端與值班室工控機間采用GPRS的無線通信方式。

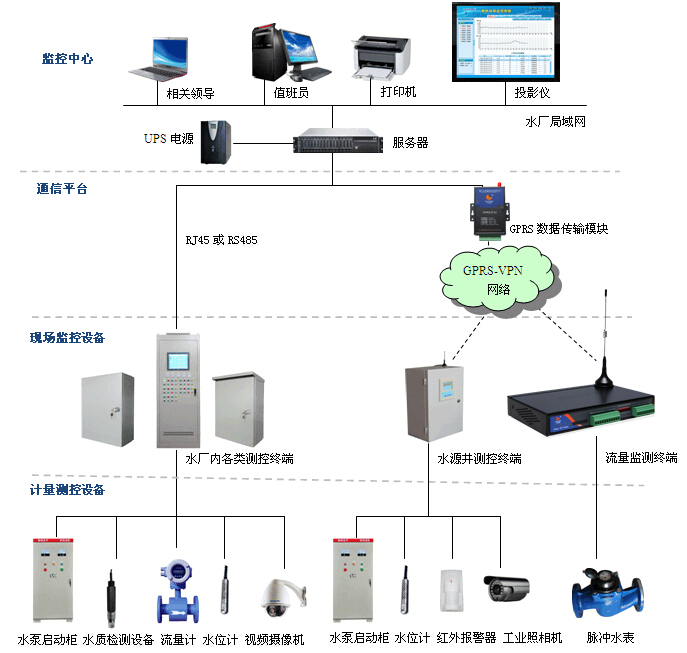

系統拓?fù)鋱D：

農村飲水安全監控系統主要功能
◆ 實時監測水源井的出水壓力、出水流量；實時監測水源井水泵的電流、電壓、電能和運行狀態、保護狀態；遠程控制水源井水泵的啟停；人員非法進入井房時，自動上傳安防報警照片。
◆ 實時監測水廠進水流量、出水流量、出水壓力、出水水質和水池水位等信息。
◆ 實時監測加氯機的工作狀態、加氯速度、自動控制/遠程控制加氯機的起停。
◆ 實時監測加壓泵組水泵的工作狀態，包括：開關狀態、保護狀態、電壓、電流、頻率等。
◆ 自動控制、遠程控制水廠內加壓泵組的起停，根據出口壓力自動調整水泵轉速。
◆ 實時監測配電站信息，包括：開關狀態、電流、電壓、電能等。
◆ 實時監測水廠大門及重點部位的視頻圖像。
◆ 遠程監測各村、鎮的用水總量。

典型操作界面
