廈門才茂工業級GPS MODEM CM410技術規范
一、產品概述
廈門才茂工業級GPS MODEM，型號CM410,是一個基于全球衛星定位系統的GPS定位設備，設備采用工業級GPS無線模塊，支持串口RS232接口輸出或者RS485接口輸出。
廈門才茂GPS MODEM可以每秒通過串口RS232接口或者RS485接口輸出一次：$GPGGA $GPGSA $GPGSV $GPRMC的定位數據，我們通常用$GPRMC精簡數據輸出這條信息，這條信息包含了目標的：經度、緯度、速度（海里/小時）、運動方向角、年份、月份、時、分、秒、毫秒，這些重要信息。
才茂GPS模塊啟動速度快：熱啟動：<1秒；精度高：2米精度；接收全球定位系統， 50個頻道；1微妙同步GPS時間。
廈門才茂CM410廣泛應用于公務車輛定位，出租車輛定位，物流車輛定位，公司車輛定位等等需要定位的行業。

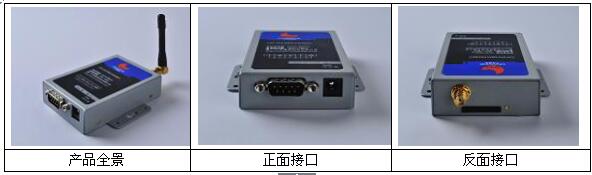

產品接口圖：
二、產品特性
工業級設計
1. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
2. 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
3. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
4. 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過壓過流保護。
穩定可靠
1. 串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。
2. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域。
3. 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。
4. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；
5. 公司產品穩定性表現突出，2010年榮獲“中國工控行業客戶滿意最佳供應商”。
三、技術參數
GPS參數：
項目 | 內容 |
無線模塊 | 采用工業級GPS無線模塊 |
接收機類型 | 接收全球定位系統， 50個頻道， L1的頻率，1.023兆赫芯片速度， C / A碼1.023兆赫芯片速度； 支持 SBAS:WAAS,EGNOS,MSAS,兼容GALILEO |
定位精確度 | Position：2.5m CPE SBAS:2.0m CPE |
速度精度 | 速度精度 < 0.01米/秒（高速）<0.01° (heading)，（ 50 % @ 30米/秒） |
時間精度 | 1微妙同步GPS時間 |
捕捉時間 | 冷啟動：27S；輔助啟動:<3秒；熱啟動：<1秒 |
數據格式 | NMEA-1083,SiRD二進制 |
輸入信息 | NMEA,SiRF二進制 高度/位置/日期/時間 |
輸出信息 | NMEA-0183,SiRF二進制，GGA GSA GSV RMC VTG GLL |
秒脈沖輸出 | 1pps精度±1us |
導航數據更新速率 | 5Hz |
靈敏度 | 跟蹤：-162dBm;冷啟動：-147dBm;熱啟動：-156dBm |
接口類型：
項目 | 內容 |
串口 | DB9,支持1路RS232串口或1路RS485接口（可支持RS422/TTL） 數據位：7、8位 停止位：1、2位 校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK校驗 串口速率：4800bps ~ 38400bps。默認速率：9600bps 流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控 |
RS485 | 支持1路雙線RS485通信 |
指示燈 | 具有電源POWER、通信ACT及GPS指示燈 |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
電源接口 | 標準的3芯火車頭電源插座 |
供電情況：
項目 | 內容 |
供電電壓 | 寬電壓設計，DC 5V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/500mA |
通信電流 | 通信時平均電流：30mA@+9VDC; |
待機電流 | 待機平均電流：<6mA@+9VDC |
物理特性：
項目 | 內容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 81*55*20 mm（不包括天線及固定件） |
產品包裝尺寸 | 298x226x60mm |
重量 | 0.41kg |
其他參數：
項目 | 內容 |
工作溫度 | -40 oC ~+85oC |
擴展工作溫度 | -45 oC~+85oC |
儲存溫度 | -50~+95oC |
相對濕度 | 95%(無凝結) |
五、典型應用
六、公司資質
內容 | 情況指標 |
公司榮譽 | 2011年被評為“中國工控行業客戶滿意最佳供應商”；公司GPRS DTU產品被評為“創新產品獎” |
高新科技企業 | 2010年被國家認定的高新科技企業 |
雙軟企業 | 2010年被國家認定的雙軟企業 |
著作版權 | 公司擁有1項保持設備穩定的專利技術證書和12個軟件著作版權證書 |
辦事處 | 全國設立了9大區域辦事處，方便為客戶提供近距離貼心服務 |
注冊資本 | 公司注冊資本1280萬；是廈門市重點扶持高新科技企業 |
歷史沉淀 | 12年的行業研發積累和行業應用考驗 |
