廈門才茂CM550-52T無線RTU技術參數
一、 產品簡介
才茂CM550系列智能無線遠程測控終端(以下簡稱無線RTU）是廈門才茂通信科技有限公司經過多年的實踐及工程應用，為滿足市場需求而自主研發的集數據采集、遠程控制與無線通訊功能為一體的無線終端控制產品。該系列產品集成了模擬信號采集，開關量輸入，開關量輸出，脈沖計數，支持以太網通信，串口通信，RS485通信和4G/3G/2G無線數據通信于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點、脈沖信號等，是實施無線測控的最好選擇。
CM550系列采用高性能的工業級32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺設備提供在線維持技術，保持?jǐn)?shù)據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的數據采集和控制功能。
該產品擁有工業級處理器和智能三級保護，它不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。
該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃?xì)獗O(jiān)控、水利監控、環保檢測、氣象檢測、地震監測、交通控制等等行業。

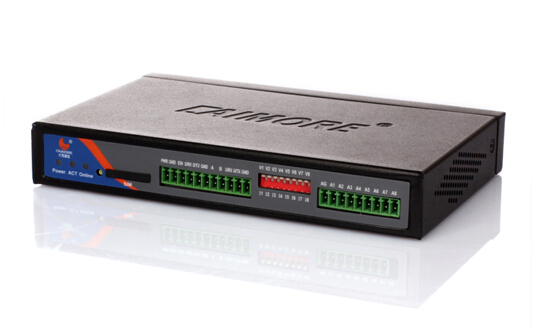

二、產品接口圖
二、產品特點
l 國內首創 性價比高
國內最早推出并且目前仍是唯一同時具備信號采集、數據傳輸與無線路由三合一功能的RTU產品，具有PLC的采集功能，具有計數、控制、報警、喚醒、無線數據傳輸（DTU）功能，具有無線路由器的功能。性價比高，與同類產品相比具有明顯競爭優勢，真正節約用戶投資。
l 權威認證 品質可靠
RTU系列產品先后通過國家3C認證，歐洲CE認證，通過EMC電磁兼容性測試，摩爾高低溫檢測認證等，產品安全穩定可靠，非那些“無證駕駛”產品品質所能比。
l 全網支持 全網覆蓋
支持目前所有運營商網絡，如：4G網絡（TDD網絡、FDD網絡）、3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡）、2.75G網（EDGE網絡）、2.5G網絡（GPRS/CDMA網絡）、2G網（GSM網絡），用戶無須因選擇運營商網絡問題而煩惱。
l 智能物聯 在線專利
設備具有智能感知通信鏈路通暢功能，具有完備的在線通信保持機制，能有效保持?jǐn)?shù)據鏈路任何時候暢通，實現高速、穩定、可靠的數據采集和控制功能，持在線維持技術國家專利。
l 接口豐富 協議全面
RTU系列產品具備多達8路開關量/模擬量輸入，6路計數器輸入， 4 路數字量輸出， 4 路繼電器輸出， 2 路 PWM 輸出接口，支持RS232/RS485接口，可選TTL/422/USB/RJ45以太網/Zigbee/GPS接口；接口更加豐富，組網更加靈活。
除支持常用的TCP/IP通信協議外，同時支持標準Modbus協議，可直接接入各類組態軟件或其他用戶平臺軟件。
l 功能強大 性能穩定
多中心支持：支持雙數據中心備份及多數據中心（8 個）接受數據，最大支持發送中心達256 個；
超大內存：FLASH64Mbits，SDRAM，256Mbits（不同型號內存不同），有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失；
l 工業設計 性能優異
CM550系列整機元器件都采用嚴格篩選的工業級元器件來生產；
采用高性能的工業級32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，處理能力強勁；
電路板材采用生益材質，確保板材的穩定可靠；
采用全金屬外殼，高端、大氣，結實、耐用；
l 適應性強 抗干擾好
完全為工業運用而生；
支持寬電壓DC 7-32V供電，內置電源反向保護和過壓過流保護；
支持寬溫（-25 oC ~+70oC），耐嚴寒、耐高溫，適應高海拔氣候，如云南西藏新疆及東三省使用，特別適合于環境惡劣的工業控制領域；
通過電力3000V 電擊測試，內置15KV ESD 保護和系統虛擬值守VWM（Virtual Man Watch）檢測保護功能；
l 維護方便 省時省力
設備支持遠程配置、遠程管理、遠程控制以及遠程升級功能，支持短信告警功能；
支持?jǐn)?shù)據中心管理軟件，可同時管理大量無線RTU，并對無線RTU各項資源進行控制。
三、技術參數
1.LTE-TDD無線參數
項目 | 內容 |
無線模塊 | LTE-TDD工業級無線模塊 |
標準及頻段 | TD-LTE Band38 2570MHz-2620MHz TD-LTE Band39 1880MHz-1920MHz TD-LTE Band40 2300MHz-2400MHz TD-SCDMA A 頻段 2010MHz-2025MHz TD-SCDMA F 頻段1880MHz-1920MHz |
編碼方案 | TDD/ TD-SCDMA / TD-LTE 模式 |
通信帶寬 | TD-LTE 支持最大下行傳輸速率為:100Mbps DL @20MHz BW; TD-LTE 支持最大上行傳輸速率為:50Mbps UL @20MHz BW; TD-SCDMA HSDPA 支持最大下行傳輸速率為:2.8Mbps; TD-SCDMA HSUPA 支持最大上行傳輸速率為:2.2Mbps; |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
2.硬件系統：
項目 | 內容 |
CPU | 工業級CPU，性能穩定可靠 |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
FLASH | 64Mbits有足夠大的內存來存放程序和數據 |
SDRAM | 256Mbits有足夠大的緩存來提高系統運算速度 |
3.操作系統：
項目 | 內容 |
操作系統 | 采用LINUX2.6.28操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定； |
4.外設接口信號定義說明：
接口編號 | 功能分類 | 接口名稱 | 默認功能 | 擴展功能 |
1 | 電源 | PWR | 電源輸入正極，內置電源反相保護和過流保護，電壓DC 7V到DC 35V電源都可以直接給設備供電。 | 無 |
2 | GND | 電源輸入負極 | 無 |
3 | 使能腳 | EN | 在RTU正常運行期間，給此引腳加電源輸入腳正電壓時(與電源PWR引腳同等電壓)，RTU會整機斷電停止運行，Power燈也會熄滅；給此引腳加0V電壓或者懸空時，RTU正常通電運行。 | 無 |
4 | RS232 | D/RX | RS232數據接收 | 無 |
5 | D/TX | RS232數據發送 | 無 |
6 | GND | RS232地 | 無 |
7 | RS485 | A | RS485通訊接口正極 | 無 |
8 | B | RS485通訊接口負極 | 無 |
9 | RS232 | U/RX | RS232數據接收 | 無 |
10 | U/TX | RS232數據發送 | 無 |
11 | GND | RS232地 | 無 |
|
12 | 開 關 量 輸 入 | DIG | 開關量輸入地 | 計數器輸入地 |
13 | DI1 | 開關量輸入1，輸入范圍（0-3.3V 為低電平，5-30V 為高電平） | 無 |
14 | DI2 | 開關量輸入2，輸入范圍（0-3.3V 為低電平，5-30V 為高電平） | 無 |
15 | DI3/C | 開關量輸入3，輸入范圍（0-3.3V 為低電平，5-30V 為高電平） | 計數通道1，（計數頻率0-1KHz） |
16 | DI4/C | 開關量輸入4，輸入范圍（0-3.3V 為低電平，5-30V 為高電平） | 計數通道2，（計數頻率0-1KHz） |
17 | DI5/C | 開關量輸入5，輸入范圍（0-3.3V 為低電平，5-30V 為高電平） | 計數通道3，（計數頻率0-1KHz） |
18 | DI6/C | 開關量輸入6，輸入范圍（0-3.3V 為低電平，5-30V 為高電平） | 計數通道4，（計數頻率0-1KHz） |
19 | DI7/C | 開關量輸入7，輸入范圍（0-3.3V 為低電平，5-30V 為高電平） | 計數通道5，（計數頻率0-1KHz） |
20 | DI8/C | 開關量輸入8，輸入范圍（0-3.3V 為低電平，5-30V 為高電平） | 計數通道6，（計數頻率0-1KHz） |
|
21 | PWM | PWMG | PWM地 | 無 |
22 | PWM1 | PWM輸出1，集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。 | 無 |
23 | PWM2 | PWM輸出2，集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。 | 無 |
|
24 | 光 耦 輸 出 | COM | 公共地 | 無 |
25 | DO1 | 光耦輸出1，可遠控輸出高低電平、方波。集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。 | 無 |
26 | DO2 | 光耦輸出2，可遠控輸出高低電平、方波。集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。 | 無 |
27 | DO3 | 光耦輸出3，可遠控輸出高低電平、方波。集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。 | 無 |
28 | DO4 | 光耦輸出4，可遠控輸出高低電平、方波。集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。 | 無 |
|
29 | 繼 電 器 輸 出 | K1+ | 繼電器1+，(驅動能力5A/30VDC,5A/250VAC） | 無 |
30 | K1- | 繼電器1-，(驅動能力5A/30VDC,5A/250VAC） | 無 |
31 | K2+ | 繼電器2+，(驅動能力5A/30VDC,5A/250VAC） | 無 |
32 | K2- | 繼電器2-，(驅動能力5A/30VDC,5A/250VAC） | 無 |
33 | K3+ | 繼電器3+，(驅動能力5A/30VDC,5A/250VAC） | 無 |
34 | K3- | 繼電器3-，(驅動能力5A/30VDC,5A/250VAC） | 無 |
35 | K4+ | 繼電器4+，(驅動能力5A/30VDC,5A/250VAC） | 無 |
36 | K4- | 繼電器4-，(驅動能力5A/30VDC,5A/250VAC） | 無 |
|
|
|
37 | 模 擬 量 輸 入 | AG | 模擬量輸入地 | 無 |
|
38 | A1 | 模擬量輸入1，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% | 無 |
|
39 | A2 | 模擬量輸入2，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% | 無 |
|
40 | A3 | 模擬量輸入3，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% | 無 |
|
41 | A4 | 模擬量輸入4，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% | 無 |
|
42 | A5 | 模擬量輸入5，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% | 無 |
|
43 | A6 | 模擬量輸入6，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% | 無 |
|
44 | A7 | 模擬量輸入7，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% | 無 |
|
45 | A8 | 模擬量輸入8，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% | 無 |
|
5.外設接口信號參數說明：
項目 | 內容 |
串口RS232 | 1 個RS232接口，內置15KV ESD 保護，串 口參數如下： 數據位：5、6、7、8 位 停止位：1、1.5、2 位 校驗：無校驗、偶校驗、奇校驗、SPACE 及MARK 校驗 串口速率：110~115200bits/s |
RS485 | 1 個RS485接口，內置15KV ESD 保護 |
以太網口 | 1個 10/100 Base-T 以太網口(Lan1-lan4)，Ethernet IEEE 802-3, 802-2；內置1.5KV電磁隔離保護（硬件帶以太網接口版本才有此功能） |
USB接口 | 支持一路USB接口（硬件帶以太網接口版本才有此功能） |
指示燈 | 具有電源POWER、通信ACT及在線指示燈Online |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
UIM卡接口 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
電源接口 | 端子接口，內置電源反相保護和過流保護 |
模擬量輸入接口 | 分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5% |
開關量輸入接口 | 輸入范圍（0-3.3V 為低電平，5-30V 為高電平）其中包含6路計數功能（計數頻率0-1KHz）。 |
繼電器輸出接口（干接點） | 驅動能力5A/30VDC,5A/250VAC |
光隔離數字量輸出接口 | 集電極開路輸出，最大支持30V,最大電流40mA，最大功率125mW |
光隔離PWM輸出 | 集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。 |
6.供電情況：
項目 | 內容 |
供電電壓 | 寬電壓設計，DC 7V到DC35V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/1.5A |
通信電流 | 通信時平均電流：0.2A@+9VDC 登網瞬間峰值電流： 1.0A@+9VDC |
待機電流 | 待機平均電流：0.15A@+9VDC |
7.物理特性：
項目 | 內容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 167*104*26mm(不包括天線和安裝件) |
產品包裝尺寸 | 350x215x88mm |
重量 | 0.52Kg |
8.溫度參數：
項目 | 內容 |
工作溫度 | -25 oC ~+70oC |
儲存溫度 | -40 oC ~+85oC |
相對濕度 | 95%(無凝結) |
