一、應用背景

    應用于小區直飲水恒壓供水，從小區負一樓供水至整個12層大樓各個房間的直飲水。

二、應用需求

    PLC控制程序控制水泵的啟停和定時切換，變頻器用PID儀表控制輸出頻率，達到恒壓供水的要求。可實現高層用戶用水不至于出現壓力低的情況，且水泵定時互相切換也可延長水泵的使用壽命。

三、解決方案

    根據要求編寫程序,，因?yàn)橛凶冾l器的關系，水泵的接觸器不能和變頻一起停，變頻器會報故障，所以應用TON指令來延時啟動水泵和延時停止，先停掉變頻器的運行，然后再停掉水泵的接觸器：用累加指令CTU來統計水泵運行時間，到一定時間后可切換至另一臺水泵。海為PLC還提供了仿真功能，可做到無PLC聯機的時候調試程序。

四、硬件配置

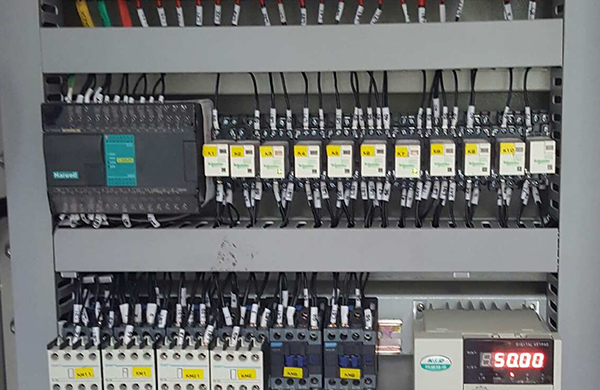

圖1 海為PLC C32S2R

五、軟件設計

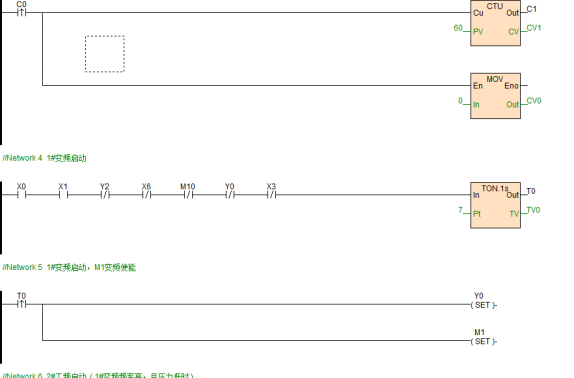

圖2 變頻啟動程序

六、使用心得

海為PLC的編程與西門子的編程方法比較類似，上手容易，且有仿真功能，使用非常方便，支持國貨！
