系統綜述：
新型防火漏電電流動作報警系統引進德國技術，在功能上采用了CAN總線技術，具有豐富的軟硬件接口，與上位PC機組網監控可達到足不出戶而知道用戶用電情況。還可與監控中心組網，準確的顯示故障發生的時間和地點，及時排除故障，保證用電的安全性、可靠性。并能將故障報警記錄儲存便于查詢，而且本機帶有液晶顯示模塊，可現場對本機功能升級和查看實時用電情況和歷史故障記錄。該系統采用集散控制方案，一臺微型計算機可以監控多臺系統終端；一臺數據集中控制器可以監控512臺系統終端；現場監控終端能夠獨立工作，可以通過系統終端現場查看用電的各項參數，也可以通過監控主機隨時了解各監控點的用電情況。
可外接消防煙感及消防中心信號與消防聯動，一旦發現險情，可以立即發出指令切斷線路，可遠程切數年非消防用電設備，防止電氣火災的發生。在電氣線路出現漏電、過載、缺相等故障形成火災之前可迅速、自動切數年負載線路電源，并發出聲光報警。如果某些特定場合不允許切斷電源，可依照需要自行設定，真正可以做到防患于未燃。
新型防火漏電電流動作報警系統容量大，抗干擾能力強，自檢系統齊全，功能擴展方便。完全符合《高規》、《建規》，國家標準GB14287-2005(包括三個分型)等國家規范,全面防止火災發生。系統特點：
1、故障隱患一旦發現未雨綢繆事先預警：超前主動防護模式，并能迅速及時切斷電源，不象
普通空開漏開那樣被動保護事后“諸葛亮”。
2、系統網絡“巡警”一樣24小時監控配電回路： 漏電電流、三相電流、三相電壓實時測量
顯示，用電狀況一目了然成竹在胸。
3、設置參數易如反掌，而且免除用電變化更換電氣的浪費和麻煩。保護等級可以自定義，保
護參數智能整定，可以實現在線編程，產品升級非常方便。 4、隨心所欲自助配套：產品標準配置加強配置一應俱全，打破大而全的行業傳統。
5、“一網打盡”：靈活的集散監控方案，自動巡檢提高系統的可靠性；遠程控制消防聯動，
人性化遠程監控界面易于操作，以靜制動運籌帷幄于千里之外。系統功能：
1、智能設定漏電電流、過電流過延時、過電流短延時和過電流瞬時的整定值及預警值，適應
用電的變化。
2、過載保護：具有漏電電流、過電流長延時、過電流短延時和短路保護功能組成所需的保護
特性。
3、漏電動作保護：漏電動作電流200mA 到800mA之間可供用戶根據實際情況設定合適的值。
4、缺相保護：當系統檢測到線路中出現相電壓小于160V時，系統會發出聲光報警提醒用戶，
并可向斷路器發出脫扣信號。（可選）
5、三相相電壓和三相線電流可以在本機顯示屏上隨時查看，對三相用電情況一目了然，三相
電平衡情況可以很明顯的看到。（可選）
6、故障類型識別指示本機中文顯示：顯示并儲存故障發生點的線路地址、故障類型、故障發
生時間和故障發生時的漏電電流、三相電流值，儲存各種操作試驗信號和所發生的線路故
障，可以參看本機顯示的故障類型從而可迅速判斷故障地點和原因。
7、本機歷史動作情況記錄：通過終端機本身自帶的LCD顯示屏，可以隨時查看以前線路發生
的故障類型和時間。(儲存達2年)
8、遠程控制：通過本公司所開發的系統軟件GU-XF2008，與系統配合使用，可以實現微機遠
程控制臺512個監控點進行監控和日常管理，通過監控主機的畫面可以查看各監控點的負
載，漏電及電壓等情況，還可以遠程切斷任意監控點的電源，方便用戶統一管理。采用了
現場保護終端和PC機構成散監控方案，充分考慮了大、中、小不同客戶的需求。現場保護
終端能夠獨立工作，監控單個PC遠程監控系統能夠實現至多512個現場保護終端的分級管
理，構成多級智能監控系統，實現區域選擇性保護并具有存儲、顯示和打印功能；操作方
便，具有友好的顯示界面。采用現場總線通訊技術，快速自檢不斷地對所有的現場保護終
端、系統布線進行故障檢測提高了系統的可靠性 。
9、消防聯動：可與火災自動報警系統聯動，實現遠程切斷負載電源。（ DC24V/DC12V）并
且可以動作信號反饋到消防指揮中心，還可以外接兩組煙感、溫感、可燃 氣體探測器，
當檢測到有火災險情時可以提前遠程切斷火災發生點的負載和電源。 10、開機自檢（包括對本機電路進行自檢和對所監控線路的用電情況）沒有隱患才能通電,實
現未雨綢繆“事前諸葛亮”!
11、本機可以顯示實時時間，所有故障記錄和動作記錄都可以在歷史記錄查看里看到發生故
障的時間，可以作為事故分析依據。
12、可以利用PC機通過數據線直接對本機的控制程序升級，真正做到智能化。主機隨時監控
用電線路可以有效防止線路被人非法竊電。

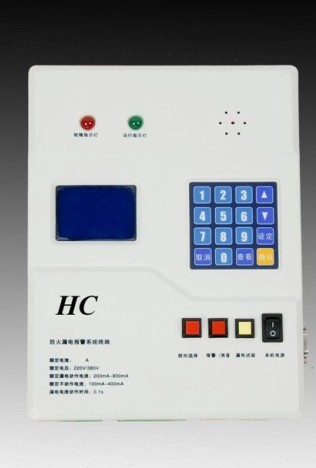

(1)故障指示燈：線路發生漏電、過載、短路、火警等情況系統保護啟動時紅色指示燈閃亮。
(2)運行指示燈：當系統正常運行時，綠色指示燈常亮。
(3)警號：當系統發生故障時，警號開始發出間歇性報警聲提醒用戶注意。 (4)數字鍵盤：用于用戶對參數的設置。
(5)上翻和下翻鍵：與功能鍵配合使用，用于查看各項參數及歷史記錄，還可以漏電設定調整
(6)功能設定：按下功能設定會出現
A：漏電動作值設定
B：時間設定
C：本機ID設定
D：電流過載延時動作值設定
E：電流過載瞬時動作值設定
(7)確認鍵：當設定完成時按下確認鍵保存輸入。
(8)取消鍵：當輸入錯誤時按下取消鍵，將不保存設定值并退回上級菜單并且與功能鍵配合，
可用于清除歷史記錄。
(9)清除/查看鍵：可用于清除輸入錯誤數據并且與功能鍵配合，用于查看系統的實時三相相
電壓、三相線電流、實時剩余電流值以及歷史記錄。
(10)本機電源開關：用于切斷本機電源，當本機發生故障時可用來復位本機。
(11)漏電試驗鍵：用于漏電試驗（每月至少試驗兩次）。
(12)報警開/關鍵：當系統發生故障時，可用來消除報警聲音，也可用于在要求聲音環境較好
（如播音室），不允許意外噪音的場所，強制取消聲音報警。
(13)脫扣器開/關鍵：用于控制系統配合使用的斷路器在發生故障時是否脫扣，可以選擇只報
警不脫扣，或者報警同時脫扣。
(14)液晶顯示屏：用于顯示系統的各項參數和故障情況，給人較直觀的用戶界面。
(15)漏電剩余電流探測器：給系統提供漏電參數。
(16)電流探測器：給系統提供負載參數。技術參數：
額定電流：10,16,25,32,40,50,60,63,80,100,125,150,160,180,200,225,250,300,350,400,
600,630
額定電壓：（V） 380V/220V（兼容） 額定漏電動作電流：（mA） ：200mA ～ 800mA (可選）
額定漏電不動作電流；（mA） ：100mA～ 250mA
漏電動作時間：（S） ≤0.1S
最大工作電壓 ：275VAC（相電壓） 465VAC（線電壓）
電 源： 220V AC. 50Hz
輸入方式： 輕觸鍵盤
顯 示： 128×64 漢字液晶顯示
通訊方式： 二總線通訊≤3000米
屏 蔽: 高效電磁屏蔽
脈充寬度 ≥50mS
漏電報警聲響 ≥75bd
環境溫度 -40℃～ +80℃
相對濕度 10% ～90%
海拔高度 ≤2500m
安裝尺寸(mm) 265×200剩余電流探測器/電流探測器：
剩余電流探測器/電流探測器是參考國外同類先進產品，結合我國電器設備發展的需要而設計生產的新型電流互感器。外型設計美觀，大方合理，結構新穎，性能可靠，其具有溫升低，導磁率高損耗少，補償調節精細，體積小巧，亦具務多種安裝固定方法，安裝方便牢固可靠。外殼為高分子塑料注塑成型阻燃性好重量輕、全封閉、耐高溫、耐潮、防污、防震、防竊電等優點。剩余電流探測器/電流探測器：
