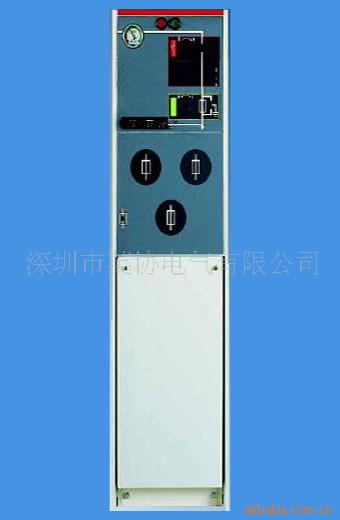

標準配置與特性
630A母線
三工位負荷/接地開關,熔斷器首端與熔斷器末端機械聯動
三工位雙彈簧操作機構,有兩個獨立的負荷開關和接地開關操作軸
負荷開關和接地開關位置指示
熔斷器筒
熔斷器跳閘指示
位于前部水平布置的出線套管,200A的200系列插入式套管
指示套管帶電的容性電壓指示器
對于所有的開關功能,都在面板上有方便的加裝掛鎖裝置
SF6氣體壓力表(每個SF6氣箱僅有一處)
接地母排
用于變壓器保護的熔斷器參數
12KV max 125A熔斷器
24KV max 63A 熔斷器
接地開關與電纜室前面板的聯鎖
可選配置與特性
預留母線擴展
外部母線
負荷開關操作用電動機24V/48V DC, 110V/220V DV/AC
并聯跳閘線圈 24V/48V DC, 110V/220V DC/AC
并聯合閘線圈 24V/48V DC, 110V/220V DC/AC
測量環形電流互感器及電流表
計量環形電流互感器及電度表
進線帶電接地閉鎖(當套管帶電時閉鎖接地開關)110V/220V AC/DC
輔助觸點
負荷開關位置2NO +2NC
接地開關位置2NO +2NC
帶信號的壓力表1NO
帶信號觸點的滅弧器1NO
二次裝置可裝設于
開關柜頂部的二次線小室
開關柜頂部的低壓箱
